4011 電子琴(無穩態)

學習如何學習!

設備與材料

電源供應器 × 1
示波器 × 1
三用電表 × 1
麵包板 × 1
CD 4011 × 1
喇叭 32Ω × 1
電晶體 C9013 × 1
電解電容 10μF 35V × 1
鉭質電容 224 × 1
1/4W 電阻 560Ω × 8
1/4W 電阻 3kΩ × 1
1/4W 電阻 1kΩ × 1
PB 按鈕 × 7

電路圖

4011 電子琴(無穩態)

實體接線圖

4011 電子琴實體接線圖

IC接腳

NOT 閘組成無穩態

NOT 無穩態

音階表

音階1234567
頻率(Hz)262295332352395443497

輸出波形

DO(1) 音階波形

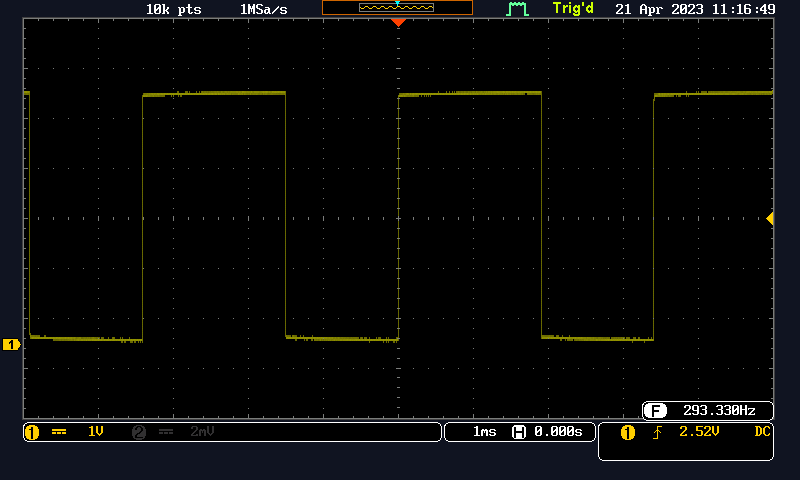

RE(2) 音階波形

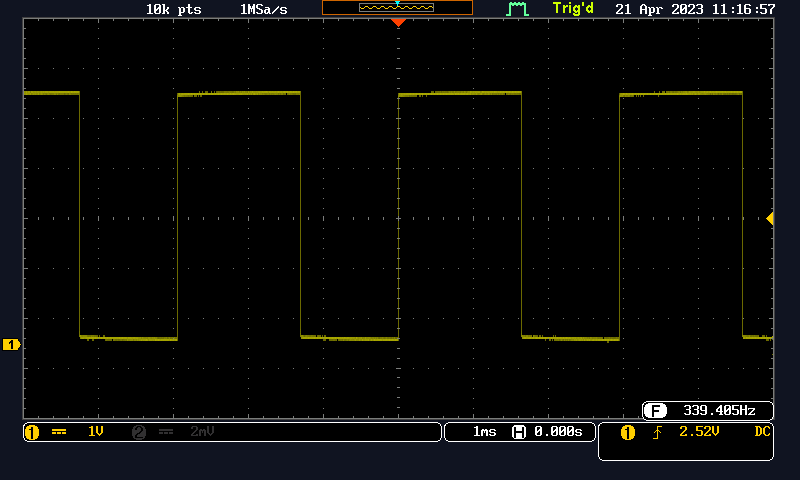

ME(3) 音階波形

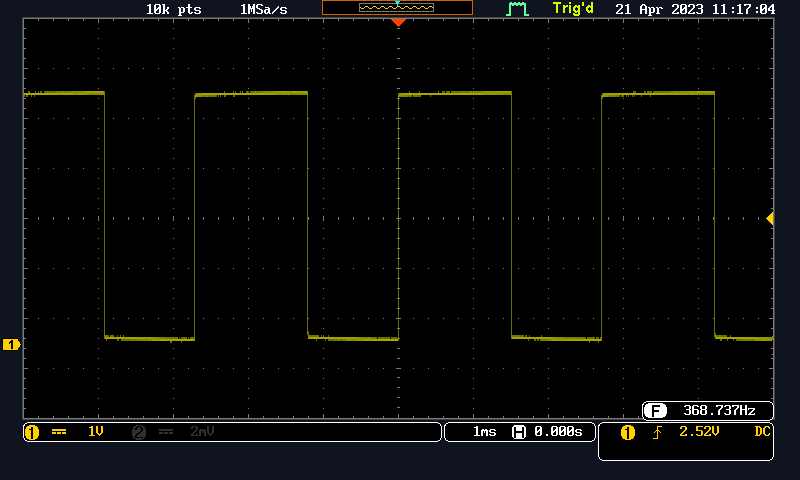

FA(4) 音階波形

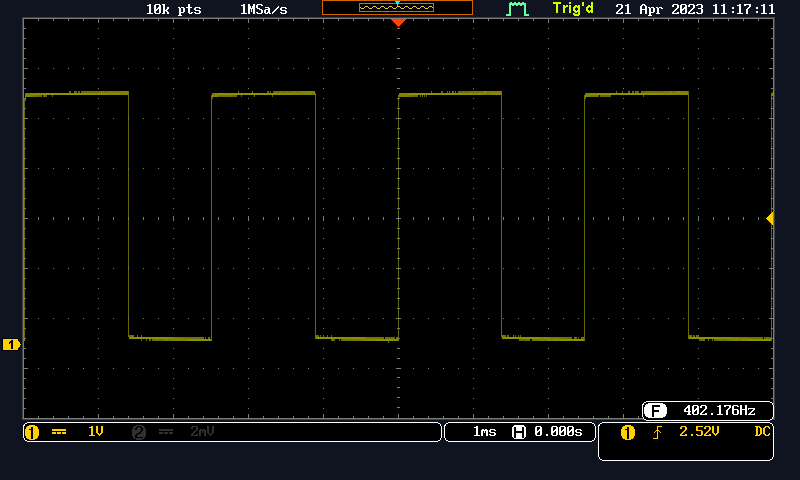

SOL(5) 音階波形

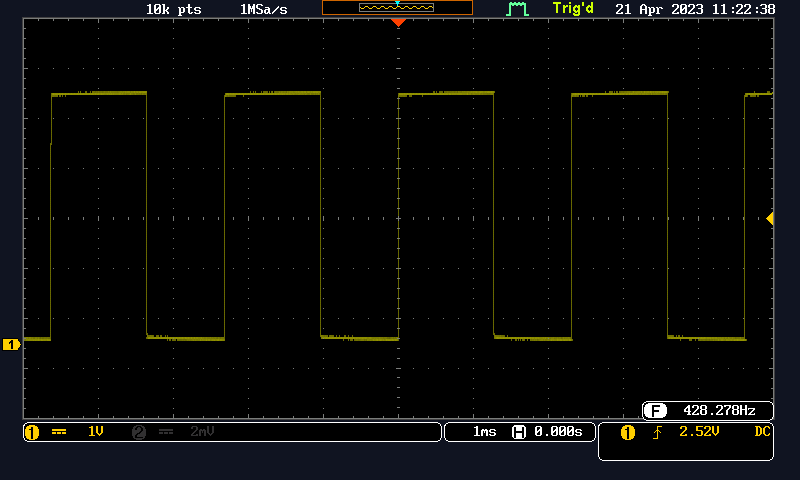

LA(6) 音階波形

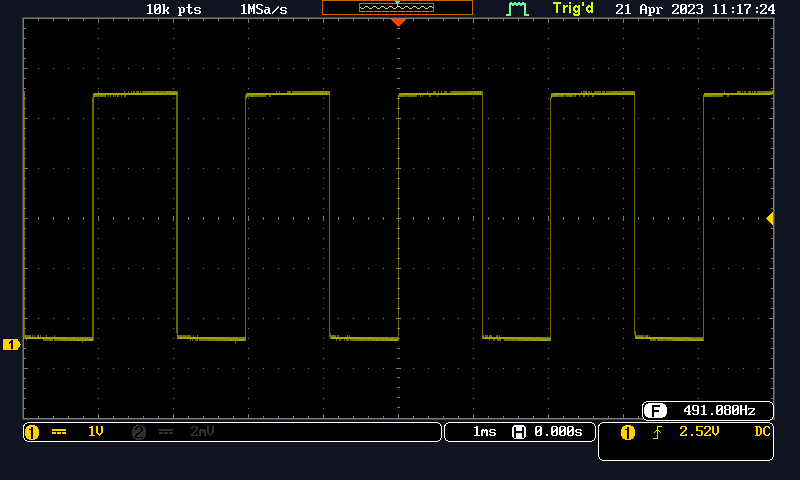

SI(7) 音階波形
