設備與材料
電源供應器 × 1
三用電表 × 1
麵包板 × 1
電晶體 2SD525 × 1 (2SD718 × 1)
電晶體 2SB507 × 1 (2SB688 × 1)
散熱片 × 2
1/2W 電阻 0.5Ω × 4
1/4W 電阻 200Ω × 2
半可變電阻 2kΩ × 2
可變電阻 10kΩ × 1
電容器 2200μF × 1
電容器 220μF × 2
陶瓷電容 104 × 2
喇叭 8 Ω × 1
電路圖
實體接線圖
工作點調整
測量 VC1 (VC2)電壓,如果不是外加電壓 VCC (12V) 的一半 6V,請調整 RB1 的半可變電阻或 RB2 的半可變電阻,使 VC1 (VC2)電壓 = 6V。(註:接在 Q1 電晶體 B 極的電阻 稱 RB1,接在 Q2 電晶體 B 極的電阻 稱 RB2)
VCC = 12V
VC1 = VC2 = 6V
VB1 = 11.23V
VB2 = 0.75V
VE1 = 11.95V
VE2 = 0.05V
RB1 (200Ω) 兩端電壓 = 0.69V
RB2 (200Ω) 兩端電壓 = 0.51V
IB1 = 0.69 / 200 = 3.45mA
IB2 = 0.51 / 200 = 2.55mA
IE1 = IE2 = 0.05 / 0.25 = 200mA
β1= (200-3.45) / 3.45 = 56.97
β2= (200-2.55) / 2.55 = 77.43

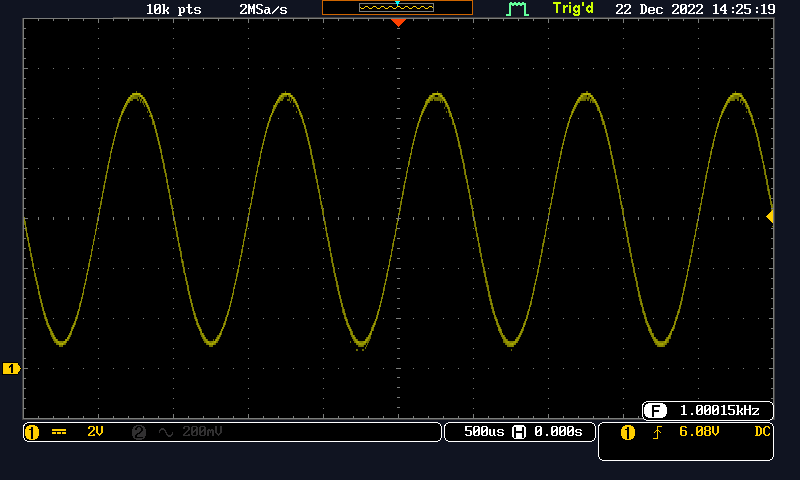

輸入輸出波形

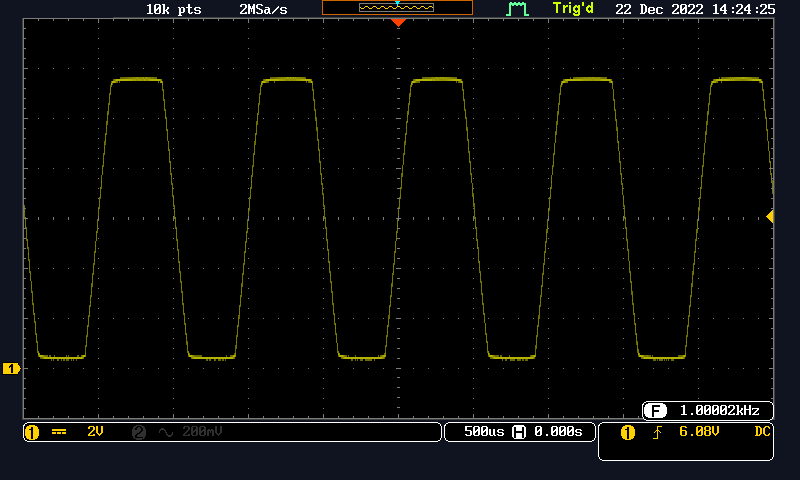

外加電壓12V,因為上下RE電阻會損失一些電壓,因此最大輸出無法12V,圖4的輸出波形已經失真,每大格(5小格) 2V,上下約有1小格,因此最大輸出約 11.2 V,但實際上不失真放大無法達到 11.2V,因為工作點不一定固定在 6V 中點,會有一點漂移。

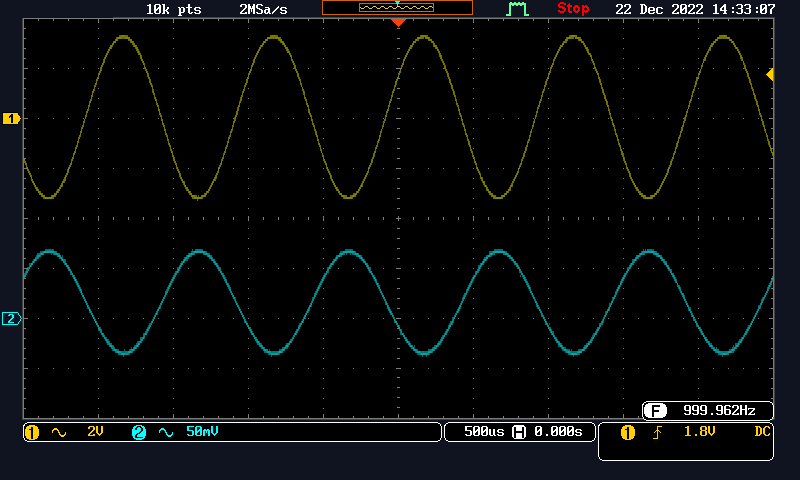

沒接喇叭的輸入與輸出波形
如 圖5 ,藍色是輸入波形,黃色是輸出波形,輸入與輸出反相放大,輸入 Vpp 約 11小格,每大格(5小格) 50mV 約110mV,輸出 Vpp 約 16小格,每大格(5小格) 2V 約6.4V,AV 放大倍率約 6400/110 = 58。

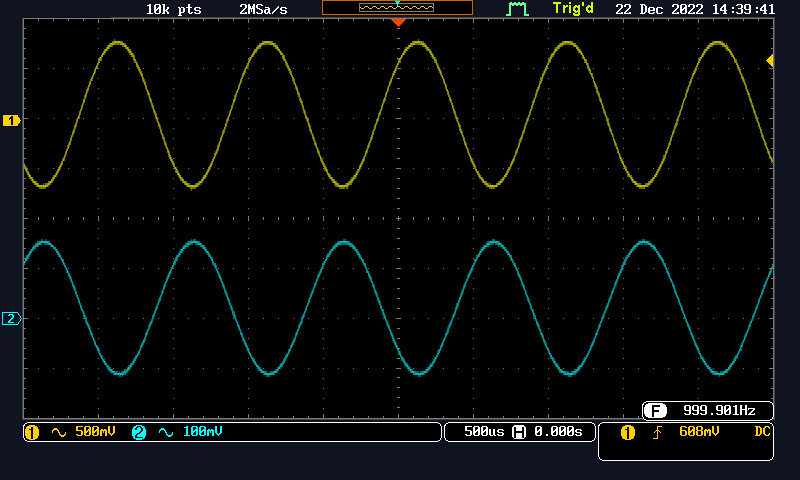

接喇叭的輸入與輸出波形
如 圖6 ,藍色是輸入波形,黃色是輸出波形,輸入與輸出反相放大,輸入 Vpp 約 14小格,每大格(5小格) 100mV 約280mV,輸出 Vpp 約 15小格,每大格(5小格) 500mV 約1.5V,AV 放大倍率約 1500/280 = 5.35。
