題庫 / 變壓器裝修(乙) / 01:識圖說
108/07/01 起報檢者適用
01:識圖說(71)
02:瞭解變壓器之構造(140)
03:鐵心製作(70)
04:線圈製作(106)
05:心體裝配(34)
06:浸漬(20)
07:心體烘乾及調整(34)
08:裝殼(70)
09:檢驗(69)
10:分解及處理(18)
01.職業安全衛生(100)
02.工作倫理與職業道德(100)
03.環境保護(100)
04.節能減碳(100)
1
1.依中國國家標準規定,變壓器高壓側之引線(端子)符號分別為
A
X1、X2、X3
B
H1、H2、H3
C
A、B、C
D
U、V、W
答案
2
2.下圖表示為何種變壓器
A
加極性
B
減極性
C
雙極性
D
無極性
答案
3
3.工作圖中接地變壓器之英文代號為
A
GT
B
PT
C
CT
D
TR
答案
4
4.下圖表示線圈所產生的磁力線方向為
A
向上
B
向下
C
向左
D
向右
答案
5
5.工作圖中交流電壓的代號為
A
ACA
B
DCA
C
ACV
D
DCV
答案
6
6.下圖圖面記號表示
A
第一角法
B
第二角法
C
第三角法
D
投影圖法
答案
7
7.表示物體之型狀或輪廓應用
A
細虛線
B
粗虛線
C
細實線
D
粗實線
答案
8
8.下圖表示
A
單繞組變壓器附OLTC
B
自耦變壓器
C
比壓器
D
三繞組變壓器
答案
9
9.工作圖中尺寸數值前加φ記號者表示下列何者的尺寸
A
直徑
B
高度
C
長度
D
寬度
答案
10

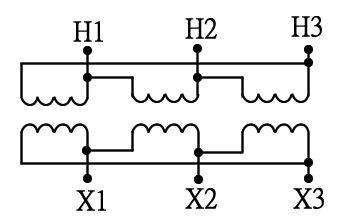

10.下圖表示該變壓器之接線為
A
Y-△
B
△-Y
C
△-△
D
Y-Y
答案
«
1
2
3
4
5
6
7
8
»
本網站提供的試題,僅供自我練習,並不保証完全正確。試題如有疏漏、錯誤,請E-mail告訴我們,我們會儘快更正。
