1 1.變壓器之額定容量通常表以
A KVA
B KW
C KVAR
D KWH
2 2.左圖變壓器鐵心是
A 三相內鐵式
B 單相外鐵式
C 單相內鐵式
D 三相外鐵式
3 3.中國國家標準(CNS)規定，變壓器高壓側的接線端子記號分別為
A X1、X2、X3
B H1、H2、H3
C U、V、W
D X、Y、Z

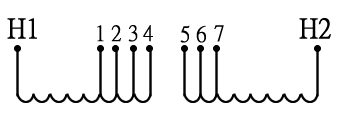

4 4.左圖代表變壓器接線圖，當須要最大匝數時，其連接線為
A 1～7 接
B 2～6 接
C 3～6 接
D 4～5接
5 5.符合我國國家標準之產品經中央標準局登錄合格後，可貼用
A 安字
B 品字
C 正字
D 同字標記

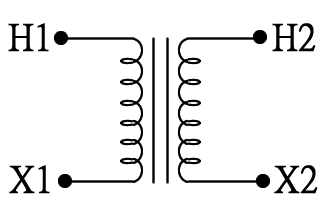

6 6.左圖變壓器所標示的極性記號是
A 正確的
B 只有高壓側正確
C 只有低壓側正確
D 全部不正確
7 7.實物上看不見的部位，在工作圖中為
A 虛線
B 實線
C 中心線
D 尺寸線

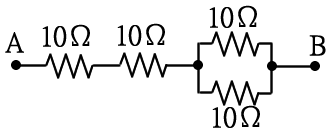

8 8.左圖中，A、B 兩點間之總電阻為
A 40Ω
B 30Ω
C 25Ω
D 20Ω
9 9.桿上變壓器所掛之台電標示符號為
A CNS
B UL
C ㊣
D TPC

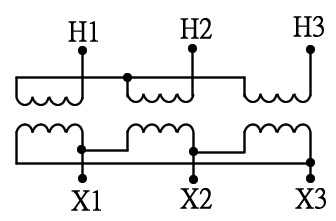

10 10.左圖變壓器為
A Y－Y
B △－△
C Y－△
D △－Y 接線
