1 21.電路中，當有效功率等於無效功率時，其功率因數為多少？
A 1
B 0.866
C 0.707
D 0.5

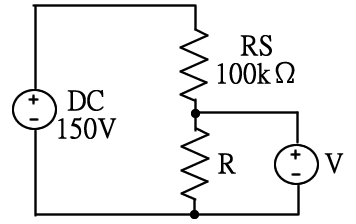

2 22.滿刻度為50V 之直流電壓表，其靈敏度為1kΩ/V，當接成如下圖所示之電路時，其電壓指示值為30V，則電阻R 為多少kΩ？
A 40
B 50
C 150
D 200

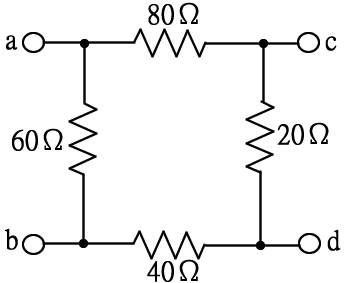

3 23.如下圖所示，電路中a、d 兩端的等效電阻為多少Ω？
A 38.6
B 41.7
C 50
D 52.4
4 24.栓型保險絲於接線時
A 螺紋殼接電源
B 螺紋殼接負載
C 可任意連接視裝置位置決定
D 無明文規定
5 25.電磁開關在過載時會跳脫是靠
A 按鈕開關
B 電磁接觸器
C 積熱電驛
D 無熔線開關

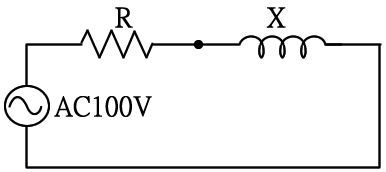

6 26.如下圖所示，若加直流電100V 則有12.5A 電流通過，若加交流電（正弦波）100V 則有10A 的電流通過，則該電路之電阻(R)及感抗值(X)各為多少Ω？
A 5，12
B 8，6
C 10，6
D 12，16
7 27.常用於簡易判定屋內低壓線路的被接地線和非接地線的工具為
A 驗電筆（氖燈）
B 電壓表
C 瓦特表
D 夾式電表
8 28.12 歐姆的電阻與16 歐姆的感抗串聯，若外加交流電壓200 伏，則電路中電流大小為多少安？
A 6
B 8
C 10
D 12

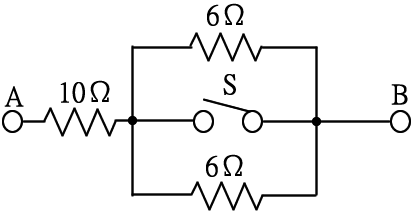

9 29.如下圖所示，若開關S 閉合時，則AB 間電阻值為多少Ω？
A 6
B 10
C 13
D 22
10 30.於金屬板上操作移動式電動器具時，應裝置何種漏電斷路器以防止感電？
A 高感度高速形
B 高感度延時形
C 中感度高速形
D 中感度延時形
