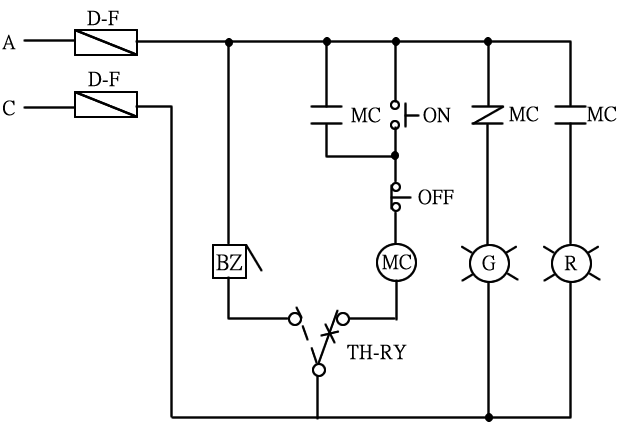

1 11.如下圖所示，電路利用三用電表作靜態測試，當按下ON 按鈕時，若電路接線正確，其所量測電阻值應
A 減少
B 增加
C 不變
D 不一定

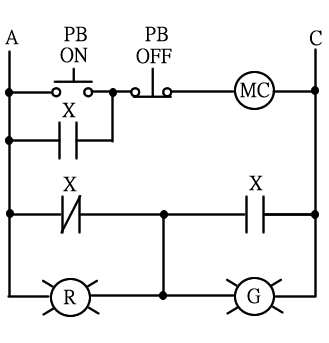

2 12.如下圖電路所示，按下按鈕開關ON 後，則
A 指示燈G 亮
B 指示燈R 亮
C X 激磁後，控制電路將短路
D 指示燈R 及G 均不亮
3 13.電動機控制電路中裝置積熱電驛的主要功能是為保護
A 過電壓
B 短路
C 過載
D 反相
4 14.單相三線式供電系統中，A 相電流為30 安，B 相電流為25 安，A、B 相功率因數相同時，則中性線電流為多少安？
A 5
B 25
C 30
D 55
5 15.有三相三線式電源，使用兩只CT 配合電流切換開關(AS)去測量一平衡三相負載時，R、T 相電流正常，切至S相時電流指示為零，但切至OFF 時有電流，其可能原因為
A AS 之R 相接錯
B AS 之T 相接錯
C AS 回歸CT 端之接地點接錯
D 電流表接錯
6 16.單相三線式110V/220V 配電線路維持平衡之目的為
A 防止異常電壓
B 減少線路壓降及損失
C 改善功率因數
D 減輕負載功率
7 17.三相220V△接線之感應電動機，欲接到三相380V 電源時，應改接為何種接線？
A V
B Y
C 雙△
D 雙Y
8 18.三相感應電動機作Y-△起動時，起動電流約為全電壓直接起動之多少倍？
A 2
B 3
C 1/3
D 6
9 19.電動機因過載而使電磁開關跳脫，如欲重新啟動，則應
A 重新再按ON 即可
B 先將積熱電驛復歸再按ON 按鈕
C 將積熱電驛復歸即可
D 檢討過載原因並排除後，將積熱電驛復歸，再按下ON 按鈕
10 20.比流器其變流比為300/5A，如其一次側電流為180A 時，其二次側電流為多少A？
A 2
B 3
C 3.5
D 4
