1 111. 依CNS規定，表示圓弧半徑的符號是
A φ
B Ｄ
C Ｃ
D Ｒ
2 112. 中心線的延長線可以代替
A 尺度線
B 輪廓線
C 尺度界線
D 剖面線
3 113. 圓弧如以半徑標註時，則指此圓弧所對的圓心角未超過
A 90°
B 180°
C 270°
D 360°

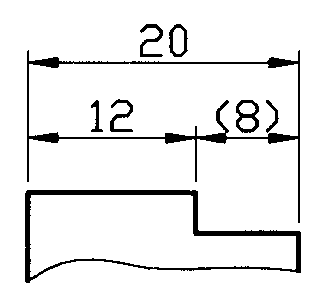

4 114. 左圖中尺度「(8)」表示
A 主要尺度
B 參考尺度
C 暫時尺度
D 修正尺度
5 115. 依CNS規定，尺度線是使用
A 虛線
B 細鏈線
C 輪廓線
D 細實線

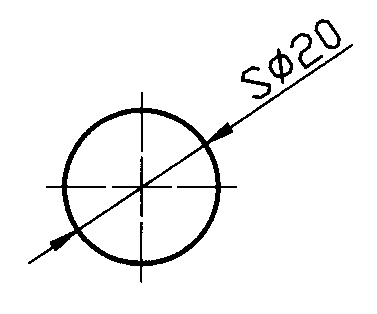

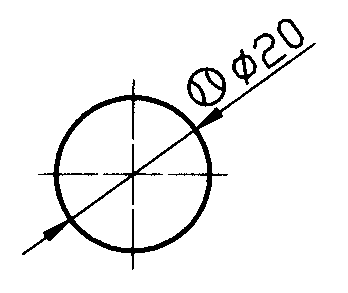

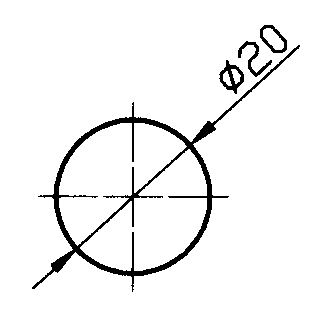

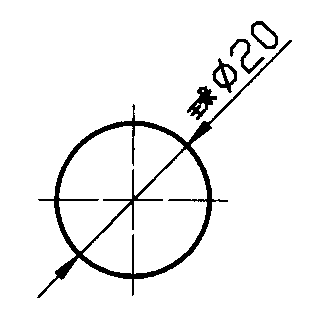

6 116. 依CNS規定，若球面的直徑為20mm，則應標註為
A
B
C
D

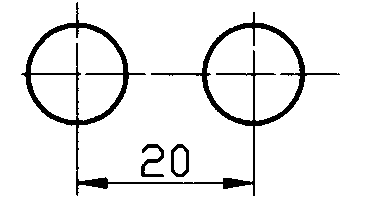

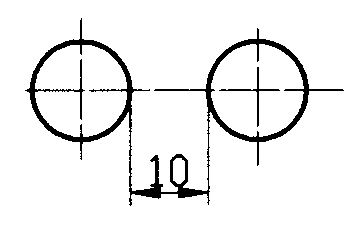

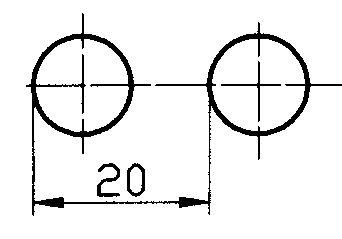

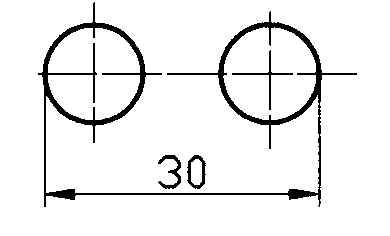

7 117. 正確的圓孔中心距離標註方式為
A
B
C
D
8 118. 尺度線是圓弧者代表
A 直徑
B 半徑
C 角度
D 弦長
9 119. 一般機車避震器所使用的彈簧是
A 扭轉彈簧
B 拉伸彈簧
C 壓縮彈簧
D 渦旋彈簧
10 120. 垂直尺度標註時，其尺度數字的位置寫在尺度線的
A 左方
B 右方
C 上方
D 下方
