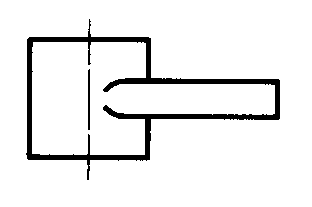

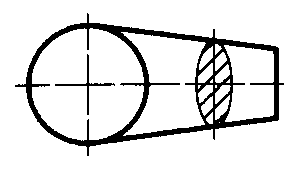

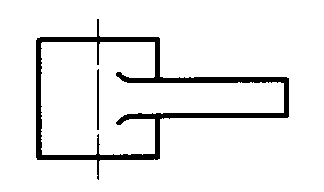

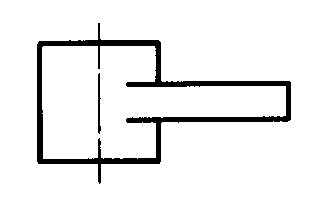

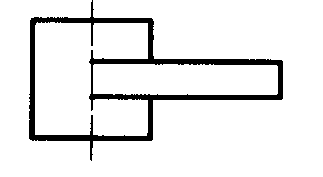

1 81. 左圖適當的前視圖習用表示法為
A
B
C
D

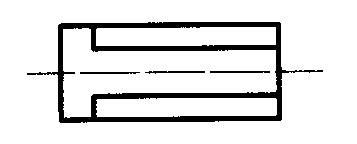

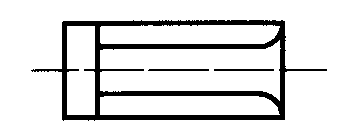

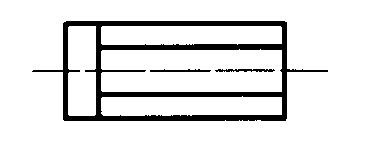

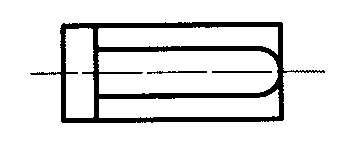

2 82. 左圖適當的俯視圖習用表示法為
A
B
C
D

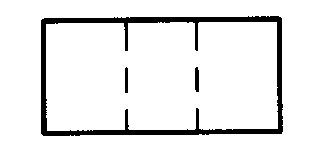

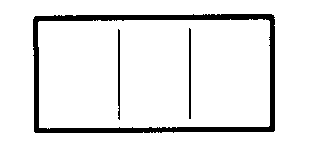

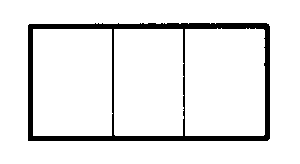

3 83. 左圖適當的俯視圖習用表示法為
A
B
C
D

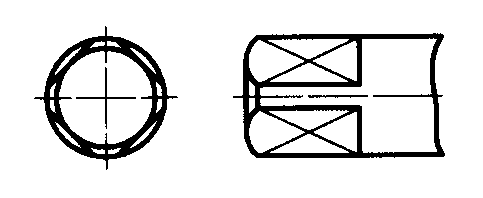

4 84. 下圖繪製對角交叉細實線係表示該處為
A 一平面
B 一凸面
C 一曲面
D 一凹面

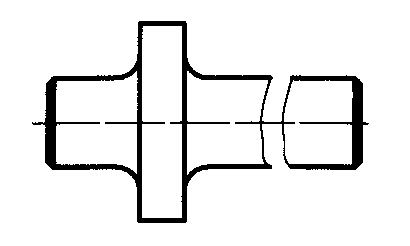

5 85. 如下圖所示，較長物體的視圖表達，為節省圖面空間所用者，稱為
A 中斷視圖
B 轉正視圖
C 局部放大視圖
D 虛擬視圖

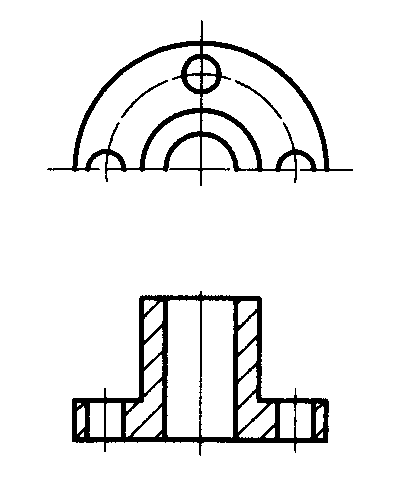

6 86. 下圖表示一對稱物體，其中俯視圖的表現方式稱為
A 半視圖
B 對稱圖
C 立體圖
D 透視圖

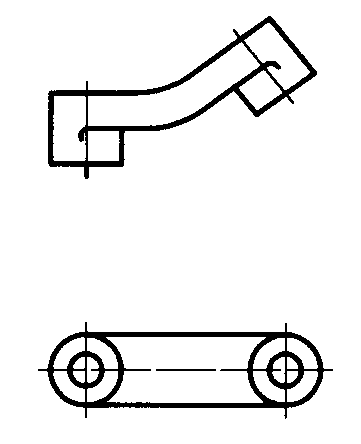

7 87. 左圖的視圖表示法為
A 轉正視圖
B 局部放大視圖
C 中斷視圖
D 虛擬視圖
8 88. 轉正視圖的目的為
A 表示斷面形狀
B 放大視圖
C 簡化繪製手續及節省時間
D 縮短視圖
9 89. 物體某部位在視圖中太小，不容易表示形狀或標註尺度時，可將該部位依適當之比例繪製於圖面上相近位置者，稱為
A 虛擬視圖
B 轉正視圖
C 中斷視圖
D 局部放大視圖
10 90. 物體某部位形狀在視圖中並不存在，但為表明其形狀或相關位置時，常以細鏈線表示該部位特徵者，稱為
A 虛擬視圖
B 轉正視圖
C 中斷視圖
D 局部放大視圖
