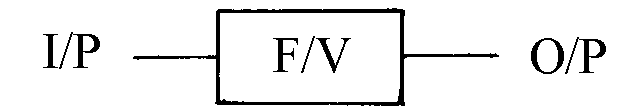

1 11.下圖O/P 與I/P 之關係為
A F V
B F I
C I F
D V F

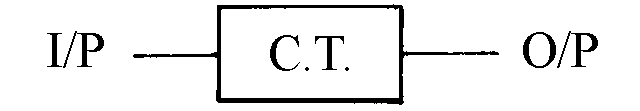

2 12.下圖O/P 與I/P 之關係為
A I V
B V I
C F I
D I F
3 13.以三用電表量得AC110V，其電壓之峰對峰值為
A 110V
B 220V
C 310V
D 410V
4 14.電表上反射鏡是用來
A 增加美觀
B 增加刻度的清晰
C 夜晚也能看得見
D 防止視覺誤差

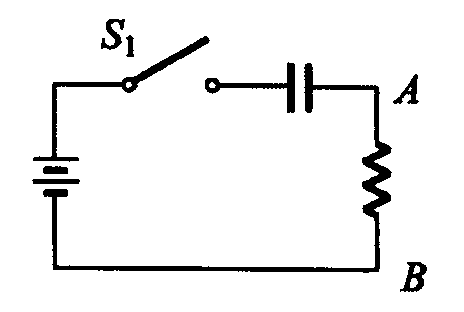

5 15.下圖所示在S1 閉合後瞬間以示波器量測A-B 間電位之變化
A 先升高後下降
B 先下降後升高
C 沒有變化
D 高低任意變化
6 16.熱敏電阻經常作為控制元件，安裝時應
A 貼緊印刷電路板
B 遠離控制點
C 靠近控制點
D 隨意擺置
7 17.一般交流電壓表所顯示之數值為
A 有效值
B 峰對峰值
C 平均值
D 最大值
8 18.若示波器所顯示波形要外加信號使其同步時，則示波器同步選擇開關應置於
A +INT
B -INT
C EXT
D LINE
9 19.要增加示波器上波形之寬度，應調整那一個鈕
A FOCUS
B TRIGGER
C VOLT/DIV
D TIME/DIV
10 20.示波器探測棒標示10：1，若螢光幕上顯示為2V，則實際測得電壓峰值為
A 2V
B 11V
C 20V
D 200V
