1 1.二進位數110111，其等效之十進位數為
A 49
B 55
C 62
D 103
2 2.十進位數38，其等效之BCD 碼為
A 111000
B 100110
C 00111000
D 00100110

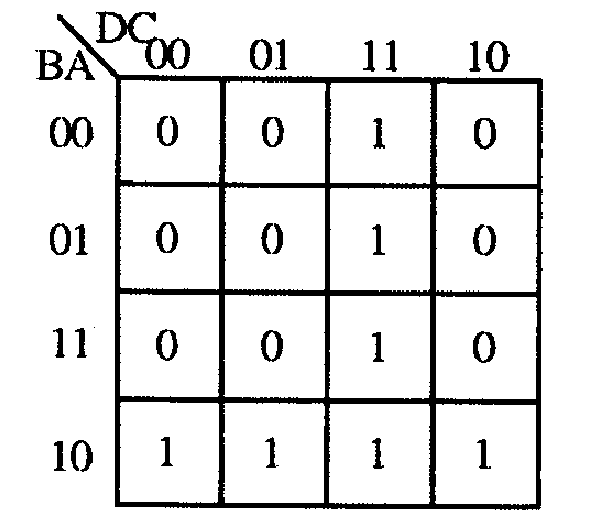

3 3.下圖所示，經化簡後其最簡函數F 為
A F = DC + DBA +BA
B F = DC+DBA+CBA
C F = DC + BA
D F = BC + DA

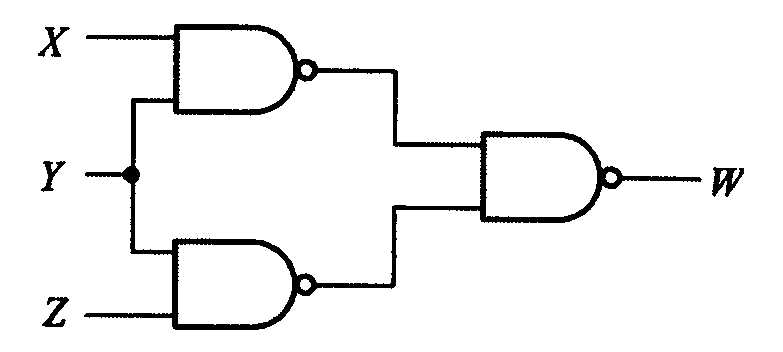

4 4.下圖所示，W 為
A Y(X+Z)
B Layer 1 XY+YZ
C XYZ
D XYZ

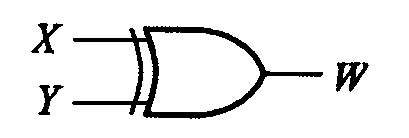

5 5.下圖所示，W 為
A XY+XY
B XY+XY
C XY＋XY
D X＋Y

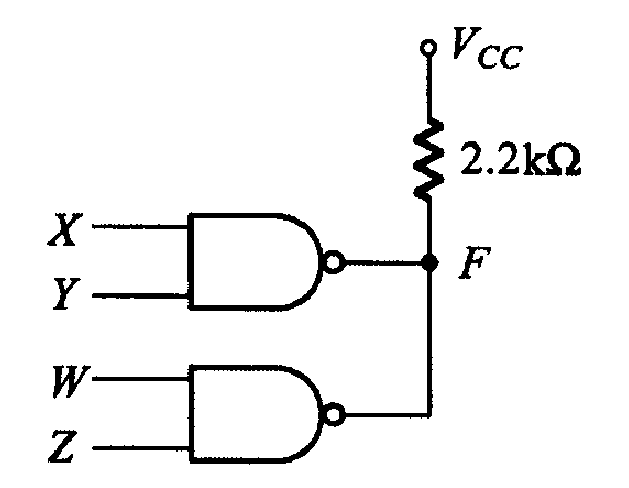

6 6.下圖所示若兩個反及閘皆為開集極輸出閘，其輸出F 為
A X Y+W Z
B X Y+W Z
C X Y W Z
D X Y．WZ
7 7.欲設計一個除99 的非同步計數器，至少需若干正反器？
A 6
B 7
C 8
D 10 個

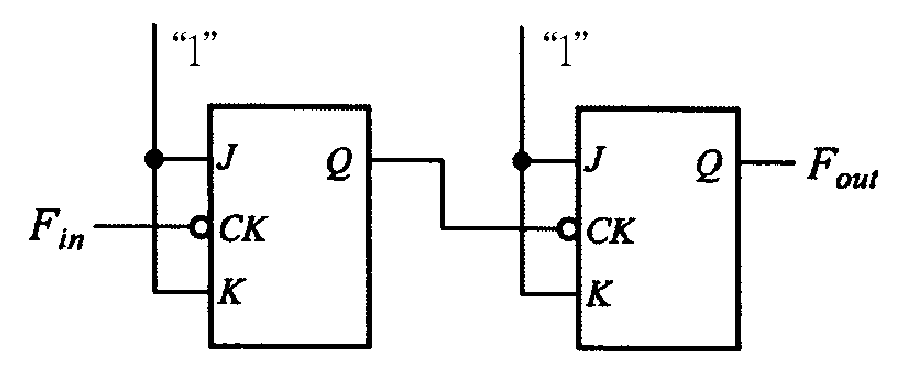

8 8.下圖所示若輸入端Fin 加入一個20kHz 之方波信號，則其輸出信號Fout 頻率為
A 20kHz
B 10kHz
C 5kHz
D 2kHz
9 9.下列那種IC 的消耗功率最低
A 7400
B 54H00
C 74S00
D 74LS00

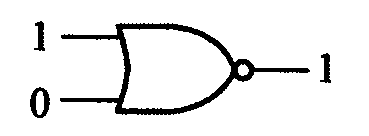

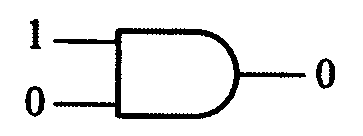

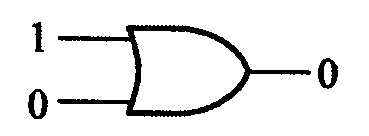

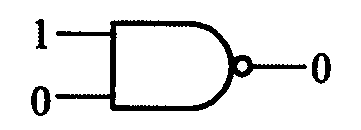

10 10.下列四個邏輯閘表示圖，何者為正確？
A
B
C
D
