1 91.下圖所示，I＝40mA，I1=I2，則R1之值為
A 100Ω
B 150Ω
C 200Ω
D 250Ω

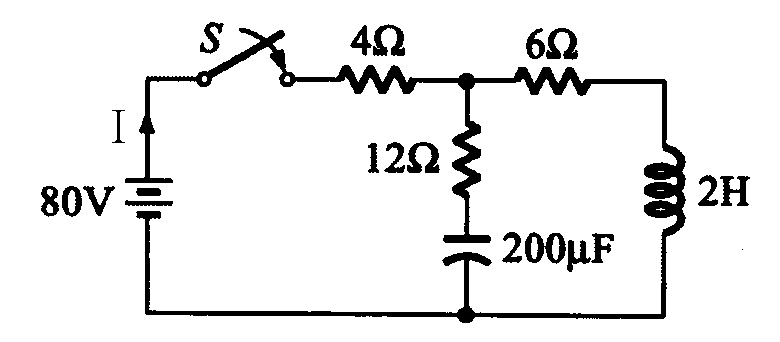

2 92.下圖所示，在開關S 接通之瞬間線路電流I 為
A 1A
B 2A
C 4A
D 5A

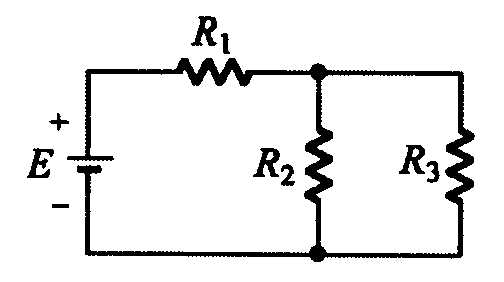

3 93.下圖所示，若E、R1、R2不變，則R3增加時，R2的電流將
A 增加
B 減少
C 不變
D 不一定
4 94.下圖所示，求A、B 兩端戴維寧等效電阻為
A 2Ω
B 3Ω
C 5Ω
D 8Ω

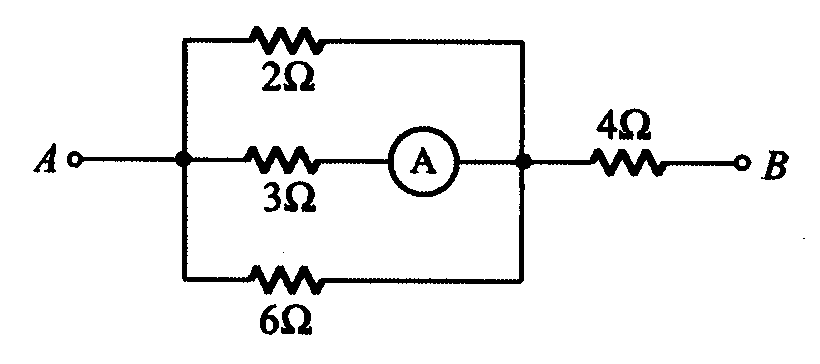

5 95.下圖所示，電流表A 之讀數為4A 時，A、B 兩端之電壓為
A 48V
B 60V
C 72V
D 80V

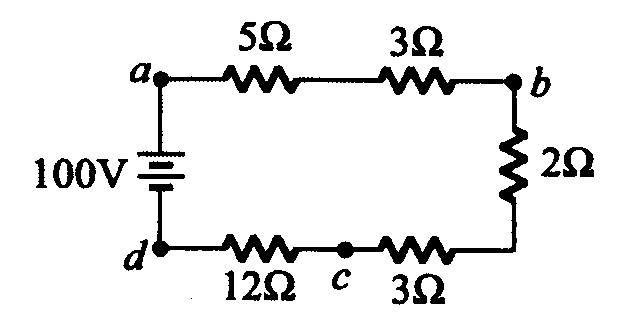

6 96.下圖所示，Vdc為
A -32V
B 36V
C 48V
D -48V
7 97.有一電流i(t)＝10sin ωt 通過5Ω 電阻，則其消耗功率為
A 250W
B 375W
C 500W
D 625W

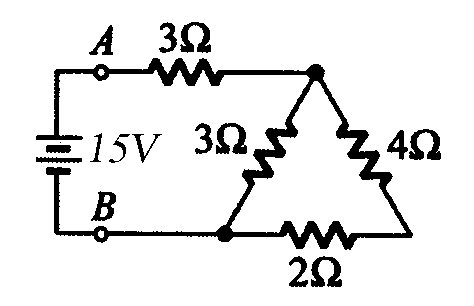

8 98.下圖所示，A、B 間總電阻為
A 4Ω
B 5Ω
C 6Ω
D 8Ω

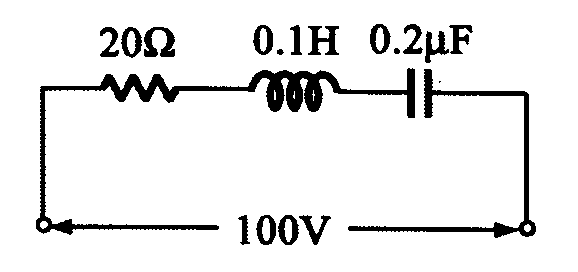

9 99.下圖所示，當發生諧振時，線路電流為
A 5A
B 10A
C 15A
D 20A

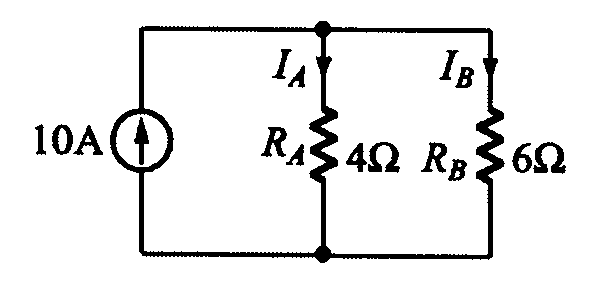

10 100.下圖所示，則下列何者正確？
A
B
C
D
