1 11.直流回路在測試大電流時電表應配合下列何者使用？
A 倍率器
B 分流器
C 電抗器
D 整流器
2 12.要將某直流電流表的指示範圍放大100倍時，所裝分流器的電阻應為電流表內阻的
A 1/100倍
B 1/99倍
C 99倍
D 100倍
3 13.在交流電路中，欲擴大電流之量測範圍，應利用
A 比流器
B 比壓器
C 分流器
D 倍率器
4 14.直流電流表加裝分流器時，則其流過電表之電流值將較實際電流為
A 高
B 低
C 視分流器電阻而定
D 相同

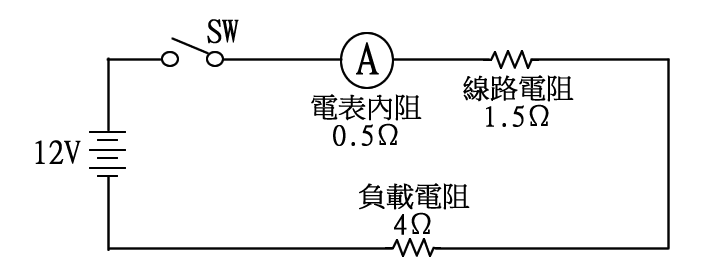

5 15.如下圖所示，在SW ON後，電流表之讀數應為
A 6A
B 4A
C 3A
D 2A
6 16.動圈式交流電表由面板刻度上所讀得之值為量測值之
A 有效值
B 平均值
C 瞬間值
D 最大值
7 17.應使用超倍刻劃電流表之電路為
A 電熱電路
B 電動機電路
C 照明電路
D 變壓器電路

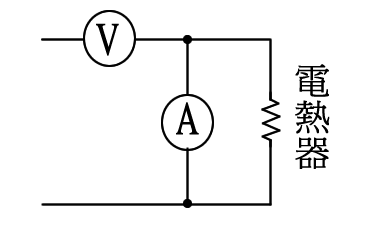

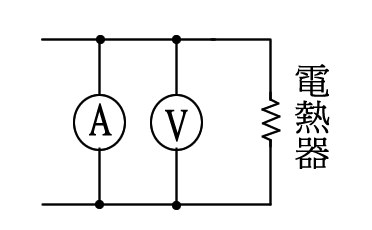

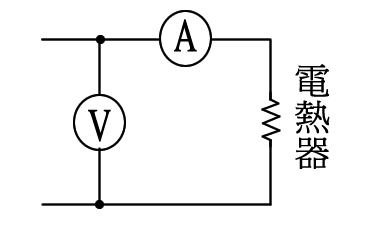

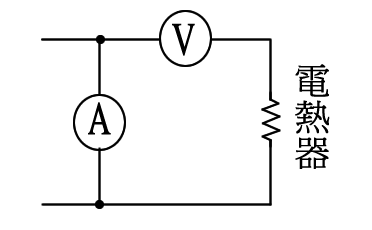

8 18.使用一只伏特表及一只安培表測電熱器之消耗功率時，下列何者為正確接法？
A
B
C
D
9 19.量測交流單相電動機之有效功率，所需儀表之組合為
A 電壓表、電流表、轉速表
B 電壓表、頻率表、功因表
C 電壓表、電流表、功因表
D 電流表、頻率表、功因表
10 20.以兩瓦特表測量三相電功率，若兩讀數相等，則表示功率因數為
A 1
B 0.866
C 0.5
D 0
