1 1.電氣儀表上表示交直流兩用之符號為
A
B
C
D
2 2. 0.5Class（級）之電表，其允許誤差為
A 最小刻度之0.5％
B 滿刻度之0.5％
C 任何指示值的0.5％
D 任何指示值的50％
3 3.電流表之接法為
A 與電路並聯
B 兩端短路
C 與負載串聯
D 與電源並聯

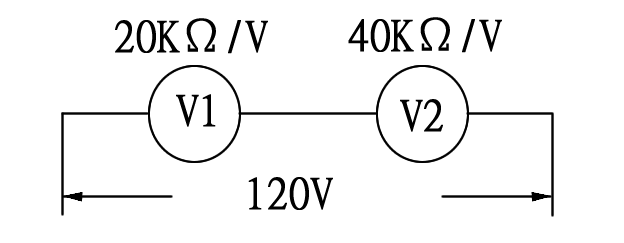

4 4.如下圖所示，兩只額定100V之電壓表，靈敏度分別為20KΩ／V及40KΩ／V，當串聯接於120V電壓時，兩只電壓表分別指示
A 20V、100V
B 40V、80V
C 60V、60V
D 80V、40V
5 5.伏特表之功用在於量測
A 電壓
B 電阻
C 功率
D 電流
6 6.一般交流電壓表所指示的電壓值為
A 均方根值
B 平均值
C 最高值
D 瞬間值

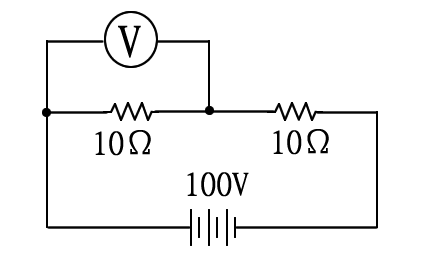

7 7.如下圖所示電路，電壓表V應指示
A 50VAC
B 50VDC
C 75VAC
D 75VDC

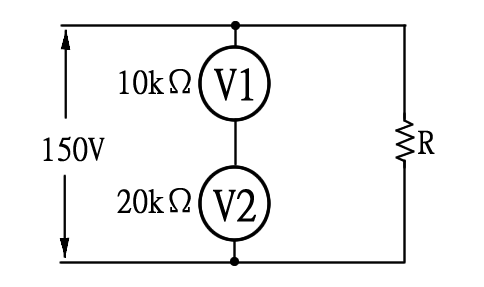

8 8.兩內阻不同之電壓表V1 及V2，如下圖所示之結線，V2之讀數為
A 50V
B 75V
C 100V
D 150V
9 9.內阻各為1.5KΩ及1KΩ之兩個滿刻度150V電壓表，若串聯連接時，可測定之最高電壓為
A 150V
B 200V
C 250V
D 300V
10 10.交流電壓表接線時，須考慮
A 正負方向
B 相序
C 極性
D 量度範圍
