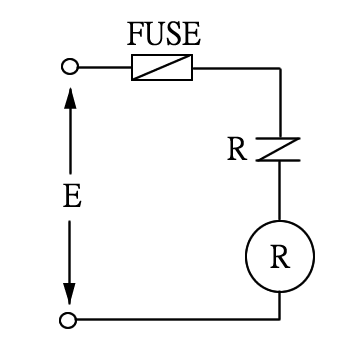

1 1. 如下圖所示，加上額定電壓(E)時，電驛R
A 不動作
B 瞬間動作後停
C 正常動作
D 反覆動作
2 2. PB/ON在電路圖中之意義為
A 此按鈕常處於ON狀態
B 操作時接通用按鈕開關
C 此按鈕具有延時特性
D 此按鈕必須與a接點同時使用

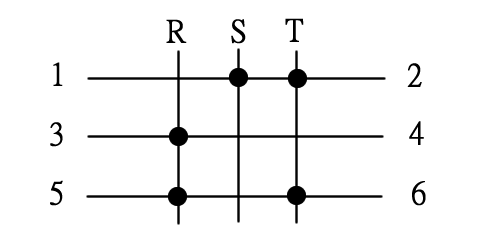

3 3. 如下圖所示，下列敘述何者正確？
A 當開關切入1，2位置時，R及1不通
B 當開關切入T位置時，T與3及4不通
C 當開關切入S位置時，1與2不通
D 當開關切入R位置時，5與6是通路

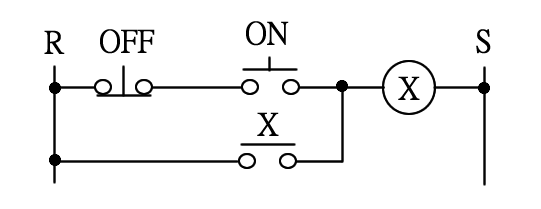

4 4. 如下圖所示，X電驛之動作為
A 能ON能OFF
B 不能ON亦不能OFF
C 能ON但不能OFF
D 不能ON但能OFF

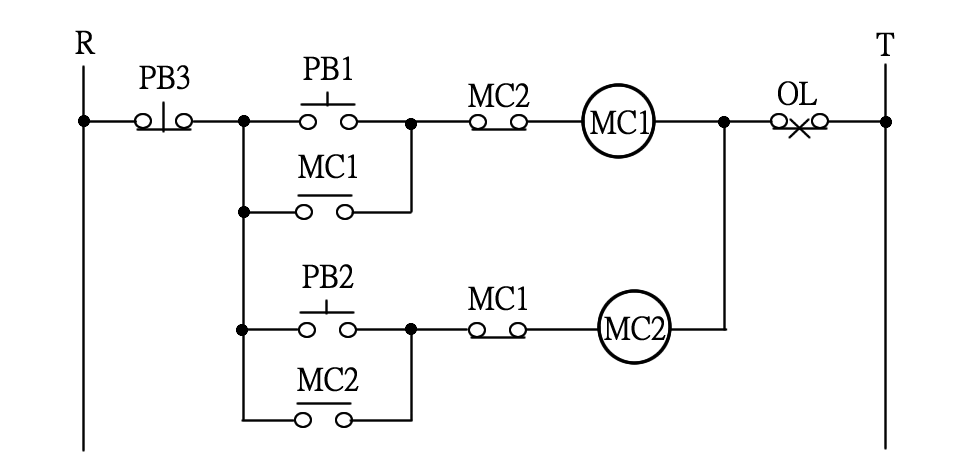

5 5. 如下圖所示，控制電路可做為一台三相感應電動機
A Ｙ－△啟動控制
B 正逆轉控制
C 斷續動作控制
D ON、OFF起動控制

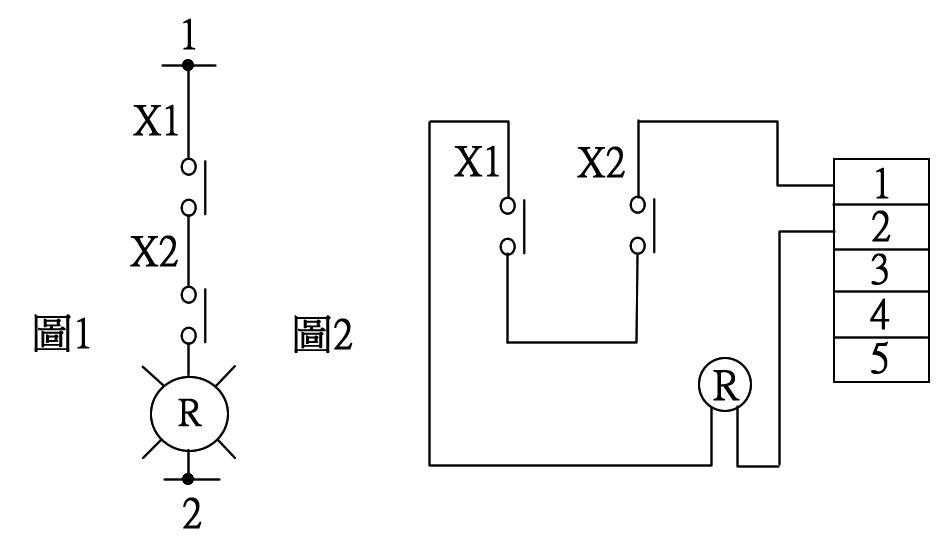

6 6. (本題刪題)如圖1所示電路圖，某工作者配線如圖2，則此配線
A 未按電路圖施工應判定為施工錯誤
B 功能一樣，視為合格
C 與電路圖一致，視為完全正確
D 工作者為工作方便，節省材料這樣更好

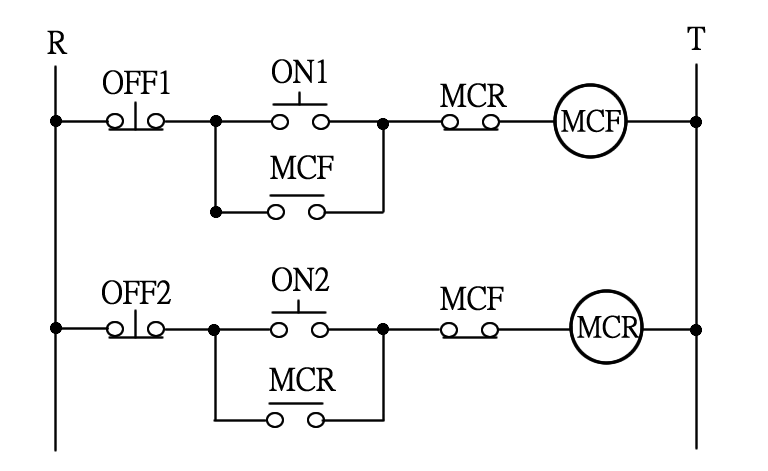

7 7. 如下圖所示，電磁接觸器MCF在運轉中，如再按ON 按鈕，則電磁接觸器MCR
A 不一定動作
B 不動作
C 動作
D 發生故障

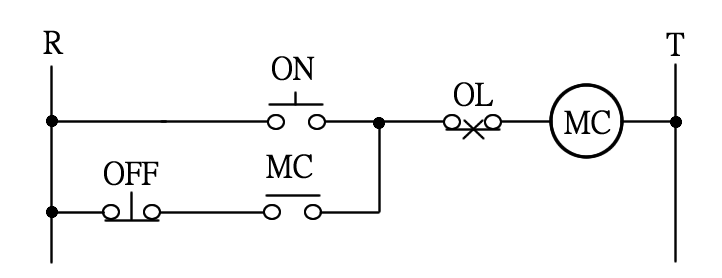

8 8. 如下圖所示，當ON及OFF按鈕開關同時押下時，電磁接觸器MC之線圈
A 不一定動作
B 動作
C 電路短路
D 斷續動作

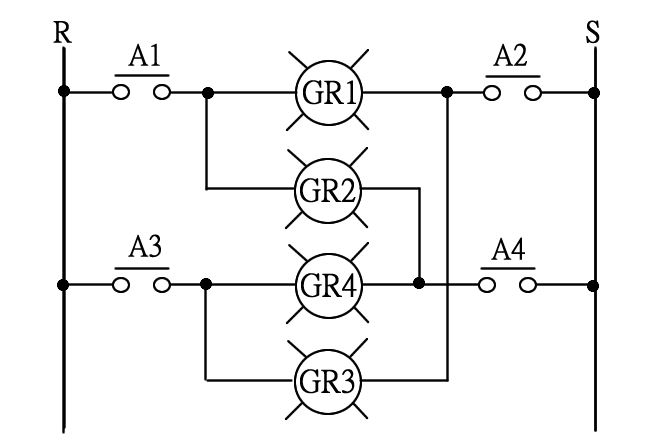

9 9. 如下圖所示，當A1、A4 之接點閉合時
A GL1、GL2、GL3、GL4 亮度相同
B GL1較亮，GL2、GL3、GL4不亮
C GL2較亮，GL1、GL3、GL4微亮
D GL1、GL4亮，GL2、GL3微亮

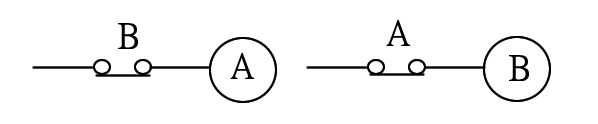

10 10. 如下圖所示，A、B兩接點之作用為
A 連動
B 避免同時投入
C 保持接點
D 可同時投入
