1 41.符號「」係為
A 電磁開關a接點
B 電磁開關b接點
C 按鈕開關a接點
D 按鈕開關b接點
2 42.變壓器之符號為
A
B
C
D
3 43.符號「」表示
A 可調電阻器
B 可調自耦變壓器
C 電鈴
D 蜂鳴器
4 44.電子裝置中，符號「」表示
A 電晶體
B 整流二極體
C 放大器
D 穩壓二極體
5 45.如左圖所示之符號為
A 保險絲
B 電阻
C 線圈
D 電驛
6 46.如下圖所示之符號為
A 接地
B 短路
C 斷路
D 中性線
7 47.如左圖所示之符號為
A 驅動線圈
B 電磁接觸器
C 磁場線圈
D 比流器
8 48.如左圖所示之符號為
A SCR
B UJT
C NPN晶體
D PNP晶體

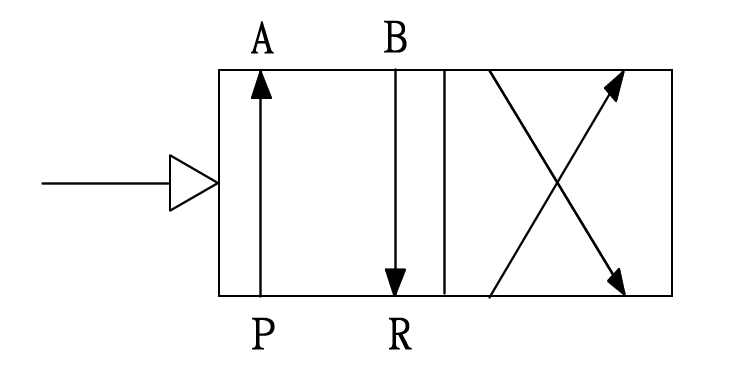

9 49.如下圖所示氣壓控制閥，其型式為
A 四孔二位閥
B 四孔三位閥
C 五孔二位閥
D 五孔三位閥
10 50.通電開始計時的延時電驛，其計時到接點斷開的接點符號為
A
B
C
D
