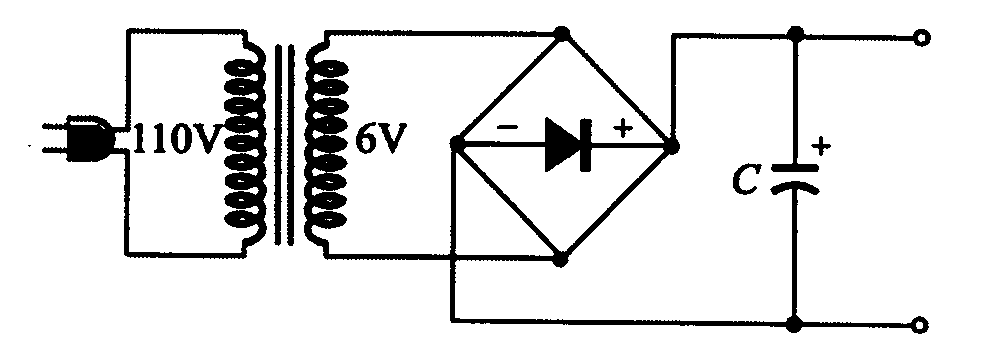

1 11.下圖所用之電解電容器C 其耐壓最小要多少伏特以上？
A 6V
B 10V
C 16V
D 25V

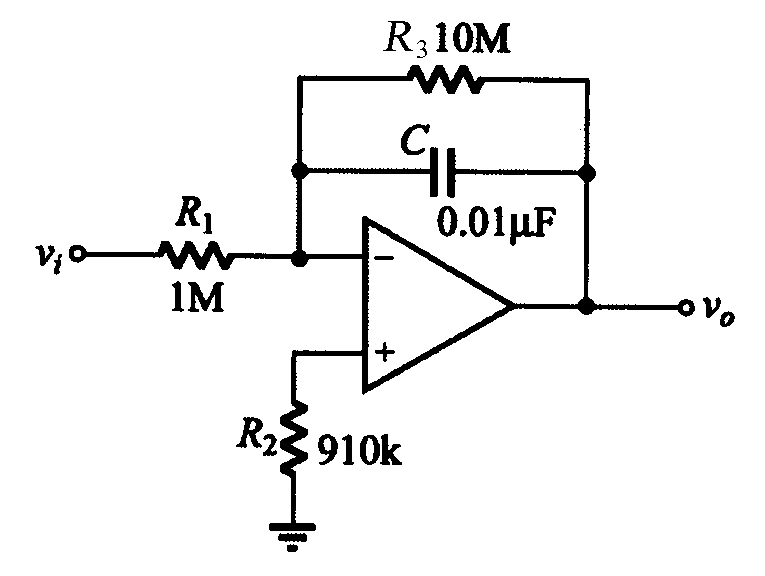

2 12.下圖，υi輸入一方波信號為1kHz，在輸出未飽和情況下，輸出信號 υo 應為
A 方波
B 鋸齒波
C 三角波
D 矩形波

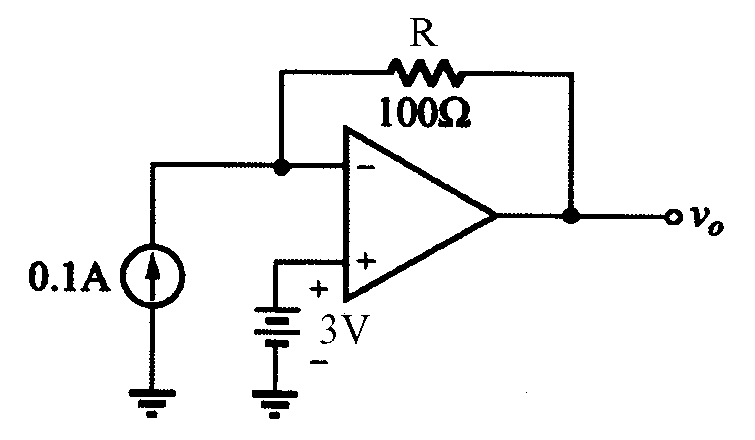

3 13.下圖電流源為0.1A，電壓源為3V，R為100Ω，則輸出電壓 υo 為
A +13V
B +7V
C 0V
D -7V

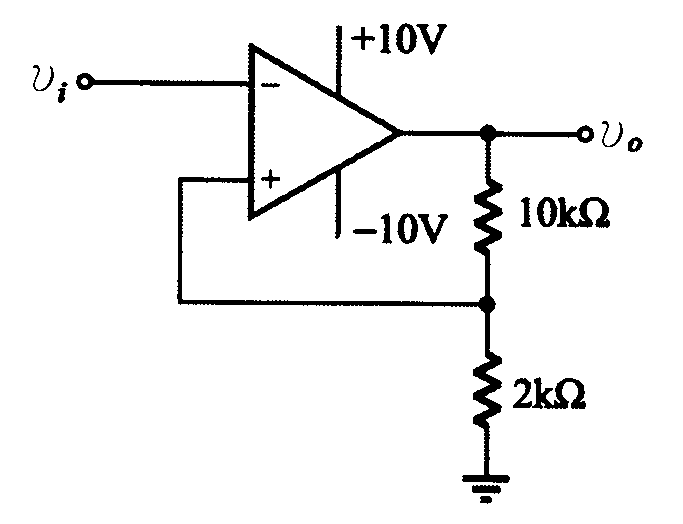

4 14.下圖若υi＝20V 之1kHz 正弦波信號，則輸出 υo 為
A Vp ＝-14V 之1kHz 正弦波
B Vp ＝+14V 之1kHz 正弦波
C Vp ＝+14V 之1kHz 餘弦波
D Vp-p ＝20V 之方波
5 15.有關理想放大器的特性，下列何者不正確
A 輸入阻抗無窮大
B 輸出阻抗無窮大
C 頻帶寬度無窮大
D 電壓增益無窮大
6 16.SCR 導通後A-K 兩端點間之電壓降約為
A 0.6～0.8V
B 1～2V
C 4～5V
D 10～20V
7 17.下列敘述何者不正確
A TRIAC 可控制交流電功率
B SCR 為單向導通元件
C DIAC 可作觸發元件
D UJT 為單向激發導電二極體
8 18.一般DIAC 之崩潰電壓約為
A 5～10V
B 10～25V
C 25～45V
D 60～80V
9 19.UJT 的η 值（本質內分比）將隨著溫度增加而
A 減少
B 增加
C 不變
D 不一定
10 20.若電晶體的β 值是99，則其共基極之順向電流轉換率α 等於
A 0.01
B 9.9
C 1.01
D 0.99
