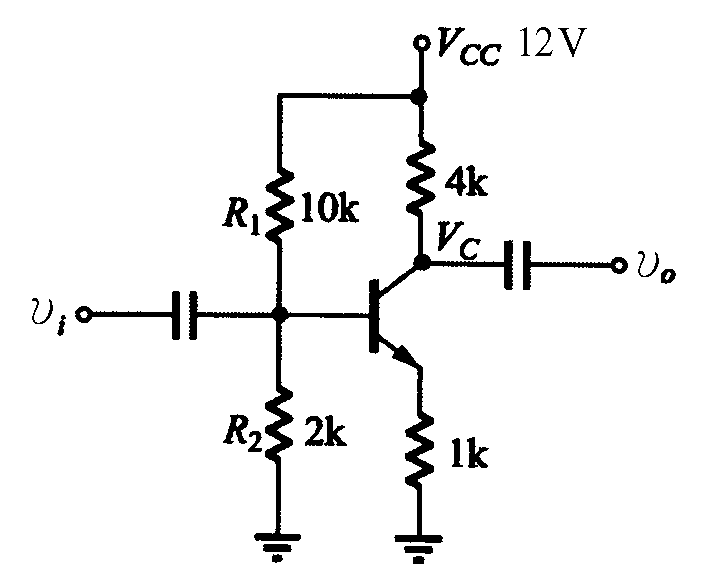

1 21.有關下圖之敘述，下列何者為真
A R1短路，則Vc ＝12V
B R1 斷路，則Vc ＝12V
C R1 斷路，則Vc ＝0V
D R1 短路，則Vc ＝0V
2 22.下圖電路其交流電壓增益約為
A -2
B -4
C +100
D -100

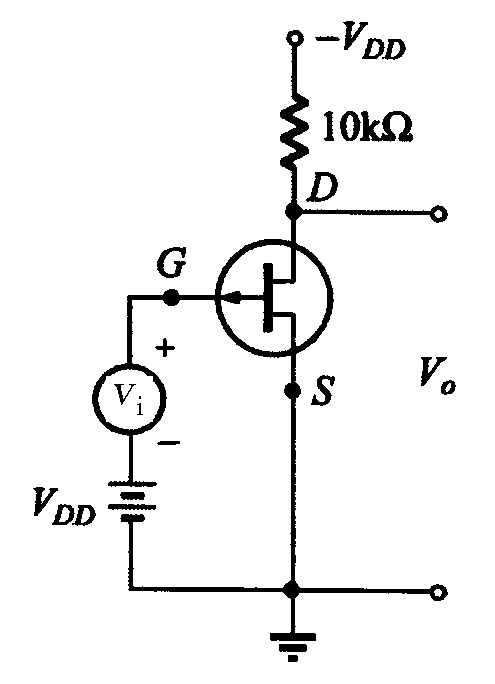

3 23.下圖場效電晶體rd＝30kΩ，gm＝2mS，則此電路在低頻時電壓增益為
A -60
B 60×1000
C -15
D -15×1000

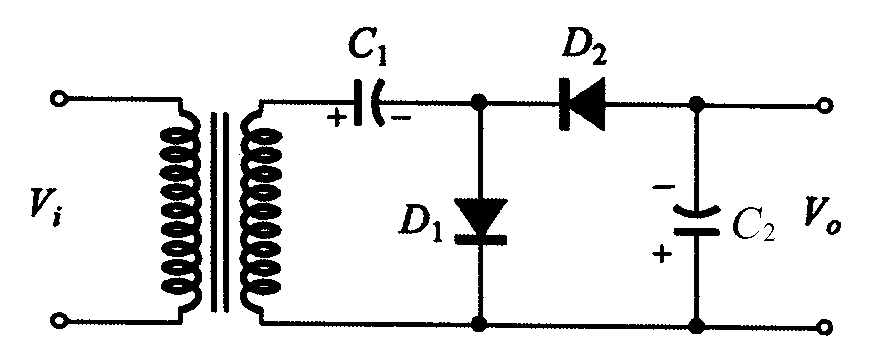

4 24.下圖電路為
A 倍壓整流電路
B 截波電路
C 檢波電路
D 濾波電路

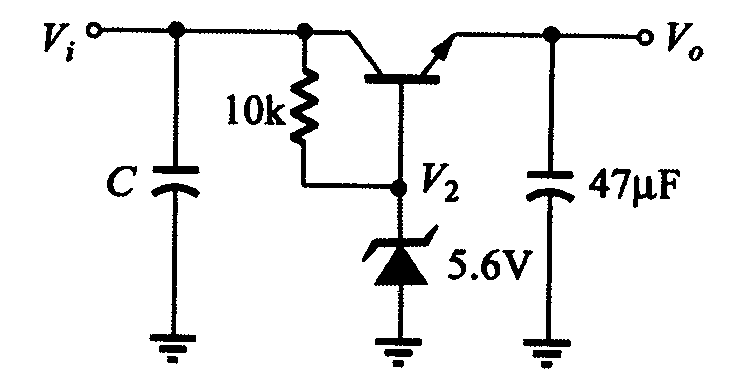

5 25.下圖V ＝10V，而V 為
A 5V
B 5.6V
C 6.2V
D 10V
6 26.在限流(Limited Current)的穩壓電源上，接上負載電阻時，其過負載的指示燈亮時，原因不可能是
A 負載短路
B 限流值設定過小
C 電源輸出端兩端因接觸短路
D 使用高阻抗儀表測試負載端
7 27.在電晶體各組態中，若I 為固定，則電壓增益與電流增益乘積最高的是
A 共基極
B 共射極
C 共集極
D 共閘極
8 28.電晶體共射極放大器，加入射極電阻器而不加旁路電容器可
A 提高輸入阻抗
B 降低輸出阻抗
C 降低輸入阻抗
D 增加非線性失真
9 29.電晶體的共基極短路電流增益α 與共射極短路電流增益β 兩者之間的關係為：
A
B
C
D
10 30.場效電晶體(FET)工作時靠
A 電壓
B 電流
C 電阻
D 電容 來控制其電流大小
