1 11.下圖符號表示

A 電熱線

B 熱電偶

C 焊接點

D 音叉

答案

2 12.下圖符號為

A 二極體

B 電容器

C 石英晶體

D 變容二極體

答案

3 13.下列何者為發光二極體的符號

A

B

C

D

答案

4 14.下圖符號為

A 稽納二極體

B 整流二極體

C 通道二極體

D 發光二極體

答案

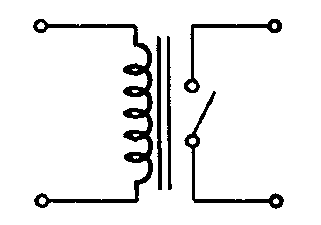

5 15.下圖符號為

A 變壓器

B 單刀雙擲開關

C 電感器

D 繼電器

答案

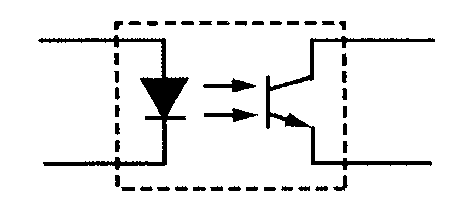

6 16.下圖符號為

A 橋式整流器

B 發光二極體

C 光耦合器

D 光電晶體

答案

7 17.下圖符號為

A 單極單投(SPST)

B 單極雙投(SPDT)

C 雙極單投(DPST)

D 雙極雙投(DPDT)

答案

8 18.下圖符號為

A 微動開關

B 限時動作接點

C 限時復歸接點

D 按鈕開關

答案

9 19.1GHz 表示

A 10⁶Hz

B 10⁷Hz

C 10⁸Hz

D 10⁹Hz

答案

10 20.可交、直流兩用的電表，其面板上的表示符號為

A

B

C

D

答案

«
1
2
3
4
»
