1 21.下圖符號為
A UJT
B SCR
C PUT
D GTO
2 22.下圖符號為
A 矽控整流器
B 受光二極體
C 光閘流體
D 雙向閘流體
3 23.下圖符號為
A DIAC
B SUS
C SSS
D SBS
4 24.下列何者為“UJT”之符號？
A
B
C
D

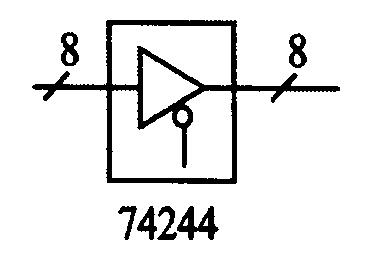

5 25.下圖所標示之“8”為
A 8 公分
B 8 英吋
C 8 倍尺寸
D 8 條資料線

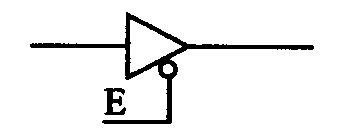

6 26.下圖所示之E 訊號為
A 低電位致能
B 反向輸出
C 浮接點
D 接地點
7 27.在數位邏輯中，反或閘的符號為
A
B
C
D

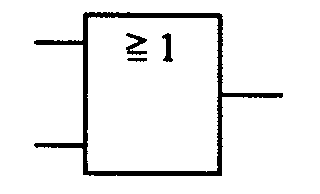

8 28.下圖符號為何種邏輯？
A OR
B AND
C NAND
D NOR
9 29.下圖符號表示何種閘？
A 集極開路輸出
B 射極開路輸出
C 集極閉路輸出
D 射極閉路輸出

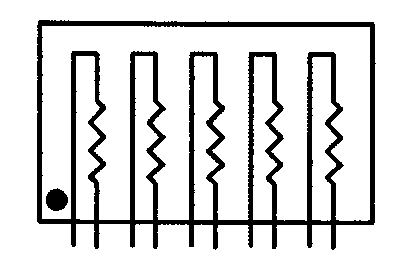

10 30.下圖符號為
A A 型排阻
B B 型排阻
C C 型排阻
D D 型排阻
