1 下列圖中長度數字之位置與方向之標註，何者不佳？
A
B
C
D
2 錐度1：5的工件長100mm，大徑為50mm，則小徑為
A 30mm
B 10mm
C 20mm
D 25mm
3 錐度1：5標註為
A
B
C
D
4 下列各圖之尺度數字標註，何者較佳【96統測工程】 96
A
B
C
D
5 角度之尺度線為
A 直線
B 圓弧
C 不規則曲線
D 以上皆可
6 關於機械零件狹窄部位的尺度標註，下列那一項為不正確？【95統測機械】 95
A
B
C
D
7 下列敘述何者有誤？
A 錐度符號以 表示
B 錐度符號水平方向之長度為其高之1.5倍
C 斜度為兩端高低差與其長度之比值
D 斜度符號之高約為數字之一倍，符號水平方向之長度約為其高二倍長

斜度符號之高約為數字之半，符號水平方向之約為其高三倍長

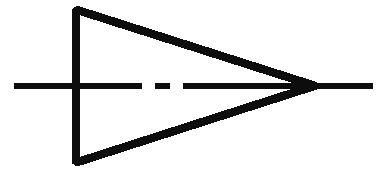

8 下列何者為錐度符號？
A
B
C
D
9 下列敘述何者正確？
A 狹窄部位尺度標註時，箭頭畫在尺度界線外側，其尺度線予以中斷
B 機件之稜角因圓角或逃角而消失時，此稜角須用細實線繪出並在交點處加一小圓點再標註
C 角度標註時其尺度線一細實直線
D 錐體兩端直徑差與其長度之比值為斜度

尺度線不予中斷；角度之尺度線為一圓弧細實線；錐體兩端直徑差與其長度之比值為錐度
10 下列何者為斜度符號？
A
B
C
D
