1 下列各圖中之去角尺度標註，何者正確？【96統測工程】 96

A

B

C

D

答案

2 下列敘述何者正確？

A 一般去角為 60°

B 方形符號之高度約為數字之半

C 不規則曲線僅要求曲線光滑但精度不高時，以座標軸線法標註

D 板料厚度之標註是在尺度數字前加“t”表示之

答案詳解

一般去角為45°；方形符號之高度約為數字之2/3；以支距法標註不規則曲線之精度不高

3 不規則曲線要求高精度之尺度標註，通常採用

A 等角法

B 座標軸線法

C 切線法

D 支距法

答案

4 具有不規則曲線之機件標註尺度時，先標註各位置之大小尺度，再標註各大小尺度間相鄰的位置尺度，稱為

A 支距法

B 座標軸線法

C 位置法

D 間距法

答案

5 關於機械製圖中的尺度標註符號表示法，下列敘述那一項不正確？【95統測機械】 95

A Sφ50表示球面直徑為50

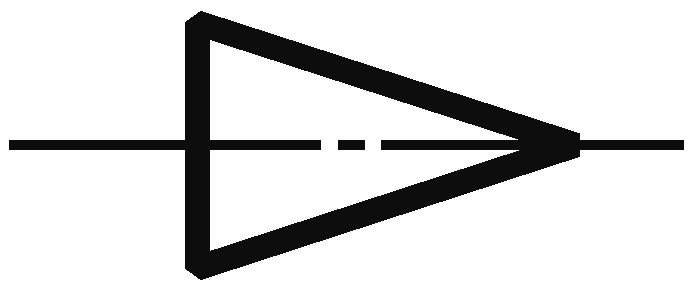

B

1：30表示斜度大小為1：30

C t15表示厚度大小為15

D □12表示正方形邊長為12

答案詳解

表示錐度

本網站提供的試題，僅供自我練習，並不保証完全正確。試題如有疏漏、錯誤，請E-mail告訴我們，我們會儘快更正。
