1 用細鏈線繪出零件的運動位置之視圖，稱為
A 位置視圖
B 虛擬視圖
C 相關視圖
D 假想視圖
2 通常為表示零件的運動位置，可用下列何種視圖表示
A 輔助視圖
B 虛擬視圖
C 局部視圖
D 轉正視圖
3 板金衝壓成形後，若需表示其成形前之形狀，可用下列何種線條繪出其輪廓
A 細實線
B 細鏈線
C 粗鏈線
D 折斷線
4 下列敘述何者有誤？
A 繪製半視圖時，中央需以中心線做為分界線
B 中斷視圖之繪製乃在中斷部份使用折斷線表示
C 局部放大視圖是在該放大部位畫一細實線圓並以大寫拉丁字母標示
D 虛擬視圖以粗鏈線繪製

虛擬視圖以細兩點鏈線繪製
5 下列敘述何者正確？
A 若前視圖為非剖視圖，俯視圖以半視圖表示時，應繪遠離前視圖的後半部
B 若為半視圖或半剖視圖，尺度界線及尺度線可省略約一半，但其尺度線之長必須超過圓心
C 中斷視圖標註尺度時，中斷部位乃以視圖上之長度標註之
D 機件某些部份因特殊原因需在視圖上加繪並不存在或不可見的圖形，以表明其形狀或相關位置之視圖表達方法稱為轉正視圖

應繪鄰近前視圖的前半部；中斷部位乃以實物長度標註之；稱為虛擬視圖

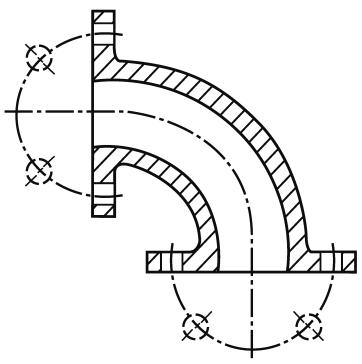

6 如圖所示的工件，總共有幾個凸緣孔？【97統測工程】 97
A 4
B 6
C 8
D 10
7 在某視圖中並不存在的特徵，為表明形狀及相關位置，而繪製的視圖稱為
A 局部放大視圖
B 轉正視圖
C 局部視圖
D 虛擬視圖
8 下列有關視圖的敘述，何者正確？【97統測機械】 97
A 所有剖視圖皆須繪製割面線
B 剖面線的角度方向不須考慮外在輪廓形狀
C 薄片零件之剖面面積甚小時，其剖面區域可以塗黑表示
D 虛擬視圖須以細實線繪製

割面線得省略；剖面線的角度方向須考慮輪廓形狀，不得平行或垂直；虛擬視圖以細鏈線表示
9 虛擬視圖中，虛擬部位的特徵，須以下列何者繪製。
A 細實線
B 細鏈線
C 細虛線
D 虛線
