1 中心線平均粗糙度縮寫成
A Ra
B Rc
C Rs
D Rz
2 下列有關表面織構符號之敘述何者正確？
A Rz代號為算術平均粗糙度法
B 標註此符號表示該工件輪廓(投影視圖上封閉的輪廓)所有表面有相同的織構
C 輪廓參數中輪廓之評估長度8倍取樣長度為預設值
D 限界之標註有2種不同方法，其中以最大規則為預設規則

Ra稱為算術平均粗糙度法，Rz稱為十點平均粗糙度法；評估長度5倍取樣長度為預設值，16%規則為預設值；限界之標註已16%規則為預設規則

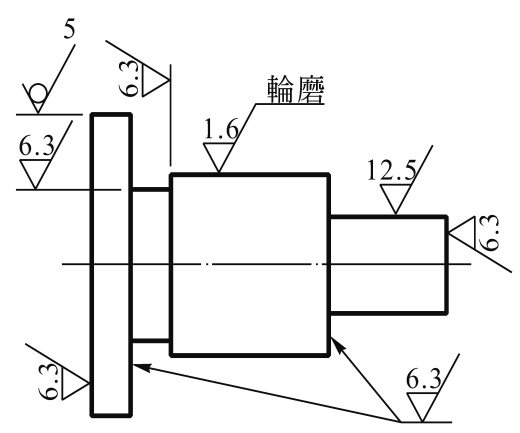

3 圖為某機構中5號機件之前視圖表面符號的標註情況，如欲以省略方式表示，則在視圖外的標註部份，下列何者為最正確的表示法？【96統測機械】 96
A
B
C
D
4 表面織構符號中若輪廓參數中R輪廓未規定評估長度，一般採用幾倍？
A 5倍
B 4倍
C 3倍
D 8倍
5 最大表面粗糙度縮寫成
A Ra
B Rz
C Rs
D Rmax
6 刨床之紋理方向可用下列何種符號表示？
A X
B R
C M
D ⊥
7 對於表面織構符號之基本符號的敘述，下列何者錯誤？
A 無任何加註之基本符號，不可使用
B 基本符號頂點必須與代表加工面之線或延長線接觸
C 基本符號形狀是成60°角度之等邊V字
D 用以指出表面織構符號所標示之表面

基本符號是成60°角度之不等邊V字
8 表面粗糙度的單位為
A mm
B cm
C μm
D dm
9 下列符號何者是圓柱度？【97統測工程】 97
A
B
C
D
10 用以表示刀痕方向與其所指加工面邊緣平行之符號為
A X
B M
C ＝
D ⊥
