1 CNS之表面織構符號 ，其粗糙度相當於Rmax值是
A 1.6z
B 1.6s
C 25s
D 25z
2 表面織構符號中代表表面處理方法者為
A 2
B 3
C 4
D 5
3 下列對於表面織構符號標註法，何者錯誤？
A 習用螺紋表面織構符號應標在節線上
B 分段不同加工之表面織構符號應分別標註
C 表面織構符號應避免與其他線條交叉
D 繪成螺紋輪廓表面織構符號應標在節線上

習用外螺紋表面織構符號標註在外徑粗實線上，內螺紋標註在內徑上
4 下列常用機件的表面織構符號標註法何者是標註在節圓、節線或其延長線上的？
A 齒輪
B 習用畫法螺紋
C 凸輪
D 軸

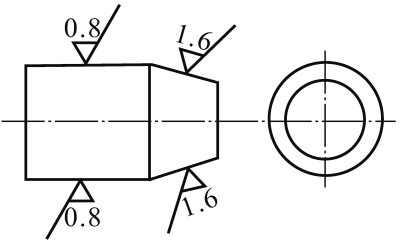

5 下列各圖之表面符號標註，何者正確？【96統測工程】 96
A
B
C
D

表面符號標註以朝上、朝左為原則
6 紋理方向與加工面多方向交叉或無一定方向，應以何種符號表示？
A M
B X
C R
D C
7 下列表面粗糙度敘述，何者錯誤？
A Ra0.63屬於精切面
B Ra12.5至Ra80屬於粗切面
C 左圖a是標註粗糙度(單一表面織構要求)位置
D Ra0.8=0.008mm

表面粗糙度單位是1μm=0.001mm，故Ra0.8=0.0008mm
8 下列何者不是表面粗糙度的計算方法？
A 最小高度法(Rmin)
B 最大高度法(Rmax)
C 算術平均值法(Ra)
D 十點平均高法(Rz)
9 公用之表面織構符號( )，則下列敘述何者正確？
A 圖中標示的均為
B 圖中無標示的均為
C 圖中無標示的均為
D 圖中無標示的可為或
10 下列敘述何者正確？
A 圓柱、圓錐表面織構符號以標註在圓形視圖上為原則
B 表面織構符號不可用指線引出
C 表面織構符號不可標註於孔或槽內
D 表面織構符號之標註以朝上及朝左為原則

表面織構符號之標註以朝上及朝左為原則，標註在非圓形視圖上，可標註於孔或槽內，亦可用指線引出
