1 對於半剖面的敘述何者有誤？
A 是以機件的1/2來顯示內部的情形
B 內外形狀分界部份是以中心線表示
C 虛線用於半剖面上，通常可省略不畫
D 大部分用於對稱之物體上

半剖面是以機件的1/4來顯示內部形狀
2 一物體之正投影視圖如圖所示，下列何者為其正確之半剖視圖？【97統測機械 】 97
A
B
C
D
3 下列何者為圖的剖視圖？【95統測工程】 95
A
B
C
D
4 下列之剖視圖表示法，何者較佳？【96統測工程】 96
A
B
C
D

圖意清楚而簡單之割面線可以省略不繪
5 如圖所示物件，以c_c線垂直剖切後，其右側視圖應為下列何者？【97統測工程】 97
A
B
C
D
6 全剖視圖是將物件剖切為
A 1/2
B 1/3
C 1/4
D 1/1
7 已知物體之前視圖及右側視圖，如圖所示，下列何者為其正確之俯視剖面視圖？【99統測機械】 99
A
B
C
D
8 對於半剖視圖之敘述，下列何者錯誤？
A 機件外部形狀上之虛線，通常均不畫出
B 大部份應用於非對稱之機件上
C 可將機件之內部與外部形狀同時表現於同一視圖上
D 內外形狀分界，以中心線為分界線

半剖視圖大部份應用於對稱之機件上

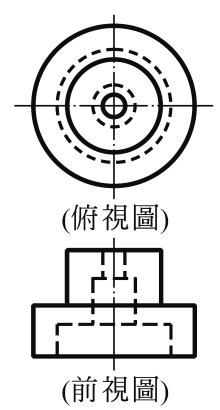

9 下圖為一軸對稱物體的俯視圖及前視圖，下列何者為最正確的剖視圖？【96統測機械】 96
A
B
C
D
10 對於半剖面特徵之敘述，何者錯誤？
A 應用於對稱物件上
B 半剖面的虛線仍需完整畫出
C 半剖面以中心線為分界線
D 可將物件之內部和外部形狀同時表現於視圖

半剖面的虛線可以不畫出
