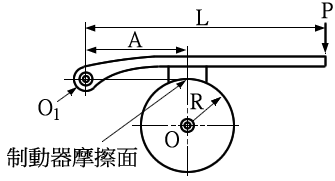

1 如圖所示的單塊制動器，若其鼓輪的半徑為R，樞紐至制動桿施力點的距離為L，樞紐至制動塊的距離為A，制動塊的摩擦係數為μ，且制動塊的摩擦力為F。今欲使鼓輪完全停止，若鼓輪順時針旋轉時所需之施力為P＝P1，逆時針旋轉時所需之施力為P＝P2，則P1及P2的差值為多少？ 105
A 0
B FA
C 2FA
D 2FAL


鼓輪順時針或逆時針旋轉，摩擦力方向的作用線都會通過樞紐O1

P1＝P2，P1－P2＝0

2 一差動式帶制動器(differential band brake)，如圖所示，其鼓輪半徑為150 mm，且以順時針方向旋轉；其槓桿的尺寸為A = 100 mm，B = 35 mm，L = 400 mm。若皮帶與鼓輪間的摩擦係數μ= 0.2，當作用力F 垂直作用於槓桿而將槓桿向下壓時，皮帶在鼓輪上之接觸角θ = 210°，則產生3000 N-mm 制動扭矩所需的F 約為多少N？（註：e0.733 = 2.08） 97
A 1
B 2
C 3
D 4


F1F2= e μθ = e 0.2×3.14×210\360 = e 0.733 = 2.08 ...(1)

F1－F2 = Tr=3000/150 =20 ...(2)

解上二式得：F1 = 38.52N ，F2 = 18.52N

F×(L+A)+F1×B－F2×A=0

F×(400+100)+38.52×35－18.52×100=0

F = 1.01N

3 帶狀制動器，緊邊張力 ，鬆邊張力 ，鼓輪之直徑為D，則制動扭矩為 96
A (F1+F2)×D2
B (F1－F2)×D2
C F2×D2
D F1×D2


帶輪的有效張力 F=F1－F2

故作用於鼓輪的扭矩為T = F×D2 = (F1+F2)×D2

4 帶制動器之高張力為F1，低張力為F2，鼓輪半徑為R，則制動扭力矩為
A (F1＋F2)R
B (F1－F2)R
C F1F2R
D F1R
