1 無中間極的直流發電機，為改善換向，當負載增大時，其電刷位置應
A 逆轉向移動些許
B 順轉向移動些許
C 移到磁極中間
D 維持原位不動
2 直流發電機換向，若電刷移位過多，會發生
A 直線換向
B 過速換向
C 欠速換向
D 正弦換向
3 直流發電機電樞繞組的每一個線圈在換向前後，下列敘述何者錯誤？
A 電流方向改變
B 電壓方向改變
C 所處磁極極性改變
D 轉速改變

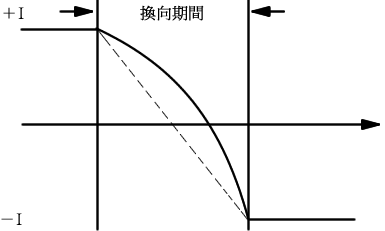

4 換向曲線如圖所示，是為
A 直線換向
B 過速換向
C 欠速換向
D 正弦換向
5 有一部直流發電機，在換向期間的初期，電流變化率大，導致前刷邊有火花，稱為
A 過速換向
B 直線換向
C 正弦換向
D 欠速換向
6 要使直流電機獲得良好換向的方法，應該
A 增加電刷接觸電阻，增加電樞線圈的電感值
B 增加電刷接觸電阻，減少電樞線圈的電感值
C 減少電刷接觸電阻，增加電樞線圈的電感值
D 減少電刷接觸電阻，減少電樞線圈的電感值
7 直流發電機若發生欠速換向，火花會在何處產生？
A 前刷邊
B 後刷邊
C 整個電刷
D 欠速換向沒有火花產生
8 有一5kW、100V直流分激式發電機，場電阻為100Ω，當供給額定負載時，應電勢為120V，若電刷壓降忽略不計，則電樞電阻約為多少Ω？
A 0.68
B 0.53
C 0.47
D 0.39


`I_L =P/V_t` = `(5xx10^3)/100`=50A

`I_F=V_t/R_F`=100/100=1A

`I_A=I_L+I_F`=50+1=51A

`E=V_t+I_AR_A`→120=100+51×RA

RA=0.39Ω

9 一直流串激式發電機，無載感應電動勢為120伏特，電樞電阻為0.1歐姆，串激場電阻為0.02歐姆，當電樞電流為100安培時，若忽略電刷壓降，則此發電機輸出功率為何？
A 10800瓦特
B 9600瓦特
C 8000瓦特
D 6000瓦特


Vt=E-IA(RA+RS)

Vt=120-100(0.1+0.02)=108V

IL=IA=100A

Pout=VtIL=108×100=10800W

10 額定為55 kW、110 V、3500 rpm之複激式直流發電機，其滿載時電流為何？
A 500A
B 300A
C 250A
D 100A

滿載電流IFL=P/Vt=55×103/110=500A
