1 如圖所示為一曲柄滑塊機構，AB =200mm，BC =400mm，AB桿以60rpm逆時針方向迴轉，滑塊本身係做
A 等加速度運動
B 等速度運動
C 等減速度運動
D 簡諧運動

滑塊運動方式係等速圓周運動在直線上的投影，亦即簡諧運動

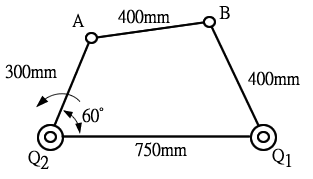

2 如圖所示Q2A逆時針方向旋轉，轉速為30rpm，則A點之速度為
A 800π mm/sec
B 600π mm/sec
C 400π mm/sec
D 300π mm/sec

V = r× ω= 300×30×2π60 =300π (mm/sec)

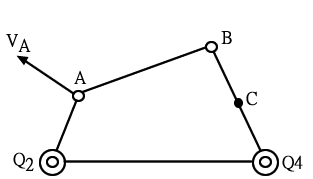

3 如圖所示，若A點之速度大小VA=2公尺／秒，且Q2A=2公尺，假設B點之角速度ωB=50度／秒，Q4B=4公尺，則在Q4B之中點 C 處之ωC為
A 25度／秒
B 50度／秒
C 100度／秒
D 200度／秒


Q4B係以50度／秒的角速度在轉動

故無論在Q4B的哪一點，其角速度都相等

4 下列何種連桿機構為司羅氏(Scott-Russel)直線運動機構的基本構型？ 102
A 雙滑塊機構
B 擺動滑塊曲柄機構
C 迴轉滑塊曲柄機構
D 往復滑塊曲柄機構
5 蚱蜢機構為
A 平行運動機構
B 橢圓運動機構
C 近似直線運動機構
D 雙曲柄運動機構


一、絕對直線運動機構：1.皮氏(Peaucellier)直線運動機構；2.司羅氏(Scott Russel)直線運動機構；3.卡氏圓(Cardan’s circles)又稱周轉直線機構。

二、近似直線運動機構：1.瓦特氏(Watt)直線運動機構；2.蚱蜢機構；3.饒氏(Robert)直線運動機構；4.蔡氏(Tchebicheff)直線運動機構

6 如圖所示機構，A、D為固定軸，桿AB及CD繞A、D擺動，則BC桿上P點之運動動路為
A O字形
B P字形
C 8字形
D W字形
7 可得到絕對直線運動之機構為
A 蔡氏直線運動機構
B 饒氏直線運動機構
C 瓦特氏直線運動機構
D 司羅氏直線運動機構
8 蔡氏直線運動機構，其固定桿、搖桿、浮桿之長度比例為
A 4：2：5
B 5：4：2
C 2：5：4
D 4：5：2

此為記憶性題目，但其原則為浮桿最短，搖桿最長，故固定桿：搖桿：浮桿=4：5：2
9 下列何種機構屬於直線運動機構？
A 肘節機構
B 平行等曲柄機構
C 瓦特機構
D 曲柄搖桿機構
10 皮氏直線運動機構為
A 平行運動機構
B 近似直線運動機構
C 比例運動機構
D 絕對直線運動機構
