1 在偏壓電路的直流工作點，工作溫度改變會造成電晶體 β 值的變化，下列何者最為穩定不受影響？

A 固定偏壓電路

B 集極回授偏壓電路

C 射極回授偏壓電路

D 分壓式偏壓電路

答案詳解

分壓式偏壓電路直流工作點最不受 β 值改變影響

2 如圖所示之電路，V_CC=18V,R_C=2kΩ,β=120。假設 L1為原先之直流負載線(loadline)，Q1 為原先之直流工作點。若只改變R_C值，欲使得直流負載線由L1 變成L2，試問R_C值需變為下列何值？

A 0.50kΩ

B 0.75kΩ

C 1.00kΩ

D 1.25kΩ

答案

3 下列何種偏壓電路不具負回授特性？

A 分壓回授式

B 集極回授式

C 固定式

D 射極回授式

答案

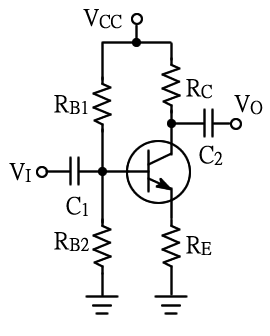

4 當β×R_E很大時，下列何者不是分壓式偏壓電路的優點？

A 可減緩電源變動的影響

B 工作點幾乎與β無關

C `V_B≒V_(C C)*R_(B2)/(R_(B1)+R_(B2))`

D `V_(CE)≒V_(C C)*R_C/(R_C+R_E)`

答案

5 在偏壓電路的直流工作點，工作溫度改變會造成電晶體 β 值的變化，下列何者最為穩定不受影響？

A 固定偏壓電路

B 集極回授偏壓電路

C 射極回授偏壓電路

D 分壓偏壓電路

答案

本網站提供的試題，僅供自我練習，並不保証完全正確。試題如有疏漏、錯誤，請E-mail告訴我們，我們會儘快更正。
