1 一阻抗匹配變壓器，若次級（N2）接一16Ω負載，欲使初級（N1）有效電阻為10k，則其匝數比（a =N1/N2）應為多少？
A 625
B 125
C 25
D 5


阻抗比等於匝數平方比

(N1:N2)2= 10k:16

N1:N2 = 100:4

N1:N2 = 25:1

2 下列何者不是變壓器耦合放大的優點？
A 提高功率轉移效率
B 提供阻抗匹配
C 提供直流隔離作用
D 改善頻率響應


由於變壓器耦合放大器可使前後級作最佳的阻抗匹配；可以提高轉換效率；可提供前後級的直流隔離作用。要改善頻率響應，可改為直接耦合的方式

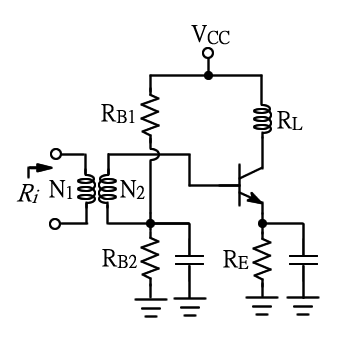

3 如圖所示，RB1 = 12kΩ、RB2 = 4kΩ、RE = 1kΩ、N1 : N2 = 1 : 4，β = 99，rπ = 2kΩ，求Ri?
A 10kΩ
B 40kΩ
C 100Ω
D 125Ω

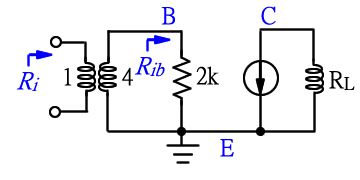

由電晶體看進去的阻抗 Rib = 2kΩ

變壓器 阻抗與匝數平方成正比

所以 `1:4^2` = `R_i : R_(ib)`

`1:16` = `R_i : 2k`

`R_i` = `(2k)/16` = 125

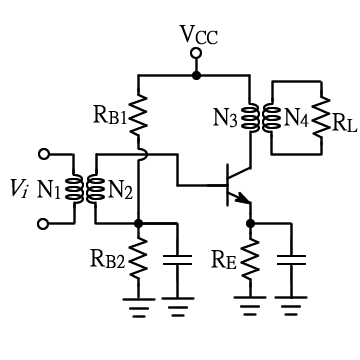

4 如圖所示，RB1 = 12kΩ、RB2 = 4kΩ、RE = 1kΩ、RL = 8Ω、N1 : N2 = 1 : 2、N3 : N4 = 1 : 15，β = 100，rπ = 2kΩ，求 |Av| ?
A 90
B 100
C 180
D 300


`R_L`=8Ω

變壓器 阻抗與匝數平方正比

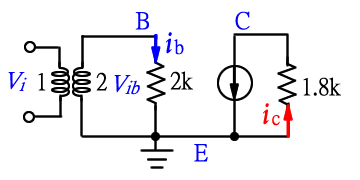

從變壓器N3看進去的阻抗：

`15^2*8` = 1.8kΩ

變壓器 電壓與匝數成正比

輸入變壓器匝數比 1:2

`V_i` 先放大 2 倍 再進入電晶體放大

`|A_v|` = ` 2* (i_c*1.8k) / (i_b*2k)`

= ` 2* (100*i_b*1.8k) / (i_b*2k)`

= ` 2* (100*1.8k) / (2k)`

= 180

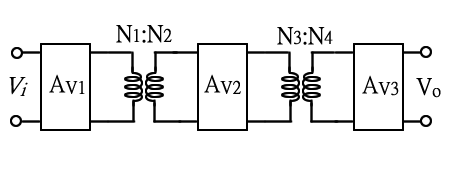

5 如圖所示，變壓器耦合級放大電路，N1:N2 = 5:1、N3:N4 =2:1、AV1 = 50、AV2 = 100、AV3 = 20，則此電路之總電壓增益為多少?
A 60dB
B 80dB
C 120dB
D 160dB


變壓器電壓與匝數成正比

`A_(VT)` = `50*1/5*100*1/2*20`

= 10000

`A_(VT)(dB)`= 20 log 10000

= 20 *4 = 80 dB
