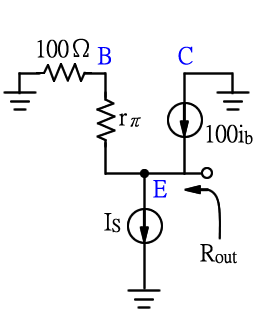

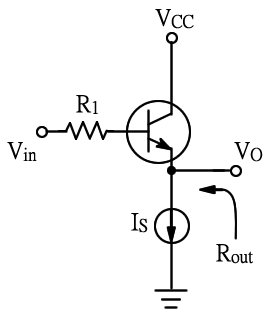

原電路圖可化成交流等效電路如下，從電晶體E腳看進去時，`R_1`及`r_π`電阻會縮小(1+β)倍，因此`(100+r_π)/(100)` = 3；`r_π` = 200Ω；`r_π` = `(V_T)/(I_B)`；200 = `(26m)/(I_B)` ；`I_B` = `(26m)/200`；`I_E` ≒ `(26m*100)/(200)` = 13mA； `I_S` = `I_E` = 13mA

從電晶體 B 極 看進去 `R_E` 電阻會放大 β+1 倍

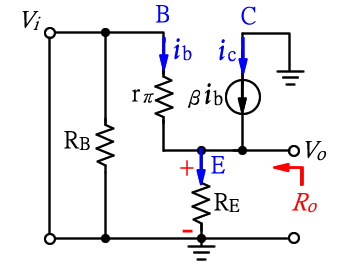

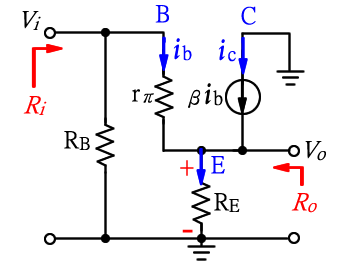

所以輸入阻抗 `R_i` ： `R_E` 電阻放大 β+1 倍 後串聯 `r_π` 再與 `R_B` 並聯

看輸出阻抗時，輸入訊號通常是電壓源，所以短路。因此 `R_B` 電阻就被短路掉了

電晶體 E極 看阻抗時，B極的電阻會縮小 β+1 倍

因此 `r_π` 就變成 `r_e`

所以輸出阻抗： `r_e` // `R_E`

`A_V` = `v_o / v_i`

`v_o` = `i_e * R_E`

`v_i` = `i_b*r_π+i_e * R_E`

= `i_e*r_e+i_e * R_E`

`A_V` = `(i_e * R_E) / (i_e*r_e+i_e * R_E) `

= ` R_E / (r_e+ R_E) `

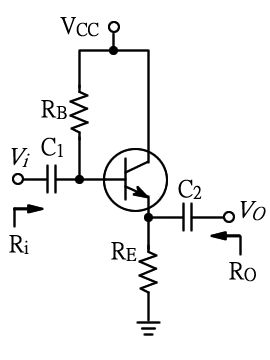

共集極放大電路：有電流增益、電壓增益接近1但小於1、輸入阻抗高、輸入阻抗低、同相放大

共集極輸出阻抗低，可以跟負載阻抗匹配
