1 下列對於直接交連放大器敘述何者正確?
A 交流無法放大
B 可放大直流
C 放大效率低
D 功率損失大


直接交連（耦合）放大器交直流皆可放大

2 欲獲得最佳之低頻響應特性應採下列何種方式
A LC交連放大
B 變壓器交連放大
C RC交連放大
D 直接交連放大


直接交連（耦合）放大器其低頻的頻率響應可至0Hz，故亦稱直流放大器，低頻響應最好

3 交連電路中最容易因溫度變化而產生工作點漂移者為?
A RC交連電路
B 變壓器交連電路
C 直接交連電路
D 以上皆非


直接交連電路無直流阻隔元件，直流工作點最易受溫度改變而產生漂移

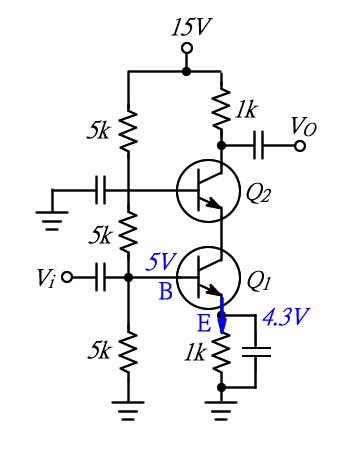

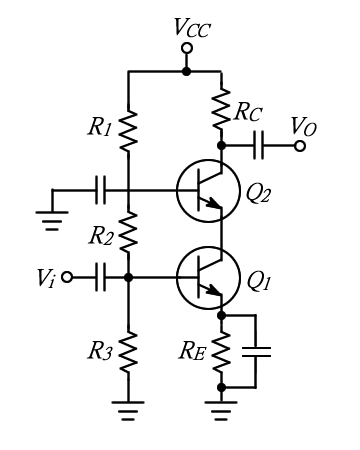

4 如圖所示，若VCC=15V、R1=R2=R3=5kΩ、RC=1kΩ、RE=1kΩ，假設電晶體之參數完全相同，且電晶體基極電流可以忽略不計，試求電路之小訊號電壓增益 AV = Vo /Vi約為何? 90
A -165
B 133
C -101
D 89


直流部份：

VB = 15 × 5k15k = 5V

VE = 5 - 0.7 = 4.3V

IE = 4.31k = 4.3mA

re = 264.3 = 6Ω

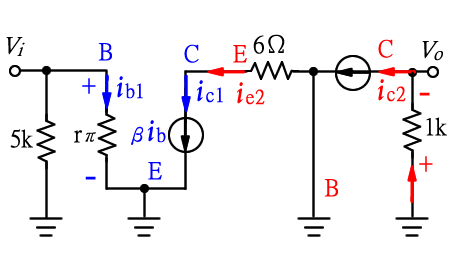

交流部份：

AV = VoVi

AV = －ic2 × 1kib1 × rπ

ic2 = ic1 = β × ib1

AV = - β × ib1 × 1kib1 × rπ

= - β×1krπ

= - 1kre

= - 1k6 = -165

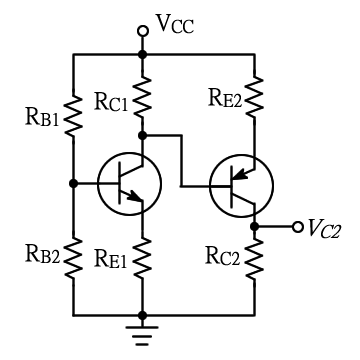

5 如圖所示，VCC = 9V、RB1 = 100kΩ、RB2 = 50kΩ、RC1 = 5kΩ、RE1 = 3kΩ、RE2 = 2kΩ、RC2 = 3kΩ，假設NPN、PNP電晶體之β值均為100，試求VC2電壓值為何?(90統測)
A 4
B 6.7
C 5.6
D 3.3

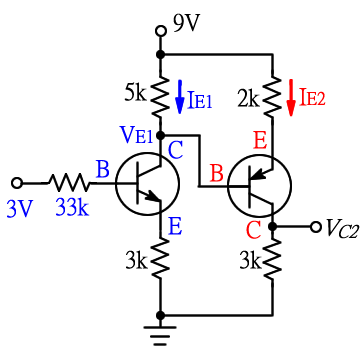

第一級輸入化成戴維寧等效電路：

等效電壓 = `9 * (100k) /(100k+50k)` = 3V

等效電阻 = 100k// 50k = 33kΩ

`33k * I_(B1) + 100 *I_(B1) * 3k` = `3 - 0.7`

`333k * I_(B1)` = 2.3

` I_(B1)` = `2.3/(333k)`

` I_(E1)` = `230/(333k)`

`V_(E1)` = `9-230/(333k)*5k` = 5.54V

` I_(E2)` = `(9-0.7-5.54)/(2k)` =1.38mA

` V_(C2)` 電壓 = ` R_(C2)` 兩端電壓

` V_(C2)` = 1.38m * 3k = 4.14V

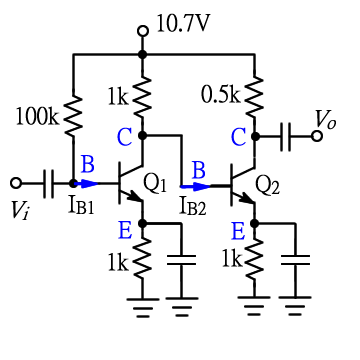

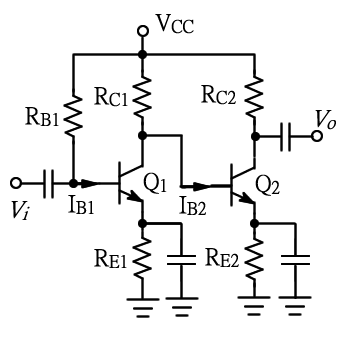

6 如圖所示，一個兩級串接直接耦合放大器，其中VCC = 10.7V、RB1 = 100kΩ、RC1 = 1kΩ、RE1 = 1kΩ、RC2 = 0.5kΩ、RE2 = 1kΩ，假設電晶體Q1、Q2之共射極電流增益分別為99、48，且Q1、Q2之BE接面的切入電壓均為0.7V，計算此電路之直流偏壓，請問 IB1、IB2分為多少?(93統測)
A IB1 = 0.05mA，IB2 = 0.101mA
B IB1= 0.05mA，IB2 = 10mA
C IB1=0.1mA，IB2 = 0.101mA
D IB1= 0.1mA，IB2 =0.101mA


Q1電晶體:

`I_(B1)`*100k+0.7+`I_(E1)`*1k = 10.7

`I_(B1)`*100k+`I_(B1)`*(99+1)*1k = 10

200k`I_(B1)` = 10

`I_(B1)` = 10/200k = 0.05mA

Q2電晶體:

流過 `R_(C1)` 電阻的電流 = `I_(C1)+I_(B2)`

`(I_(C1)+I_(B2))*1k+0.7+I_(E2)*1k` = 10.7

`(99*I_(B1)+I_(B2))*1k+0.7+(48+1)*I_(B2)*1k` = 10.7

`4.95+I_(B2)*1k+49k*I_(B2)` = 10

`50k*I_(B2)` = 5.05

`I_(B2)` = 5.05/50k = 0.101mA
